We offer two styles of adjustable compression fittings for use in mounting thermocouples into thick or thin walls. One style uses a standard NPT pipe thread while the other uses a straight thread with 0-ring seal. Both are typically available from stock in 316 stainless steel (brass upon request).
Both styles are available for probe diameters from 1/16" to 1.0" OD. (other sizes upon request). The O-ring style is also ideal for use in thin-wall applications, glass containers, jar lids, etc. Simply put a jam nut on other side of container lid.

Adjustable Compression Fittings

Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

Our miniature plugs and jacks provide dependability. Quick and easy installation of thermocouple wires and sheaths. Accepting wire from 0.001" diameter to 20 gage. Polarized pins minimize mismatching of the large double wipe jacket inserts assure tight grip and positive contact. Rubber grommets are supplied with plugs and jacks. Molded from a glass filled thermoset compound for high strength.
These connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and intermittent 500 degrees Fahrenheit. High temperature connectors are color coded 'Red.' With ambient temperatures of a continuous 800 degrees Fahrenheit and intermittent 1,000 degrees Fahrenheit.

Miniature Plugs & Jacks

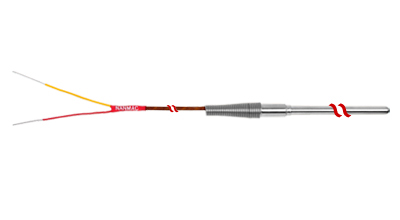

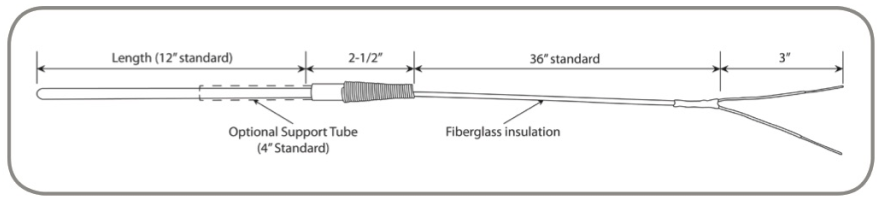

This probe contains an ungrounded thermocouple assembly with a transition junction, a stress relief spring, and 36 inches of fiberglass insulated #20 gage (0.032') extension leads. These extension leads are shielded with a stainless steel over braid. This thermocouple is also available with a four inch long support tube attached to the transition end. The purpose of the support tube is to eliminate any damage to the refractory sheath that may be caused by the adjustable compression fitting. That support tube is 1/8 inch larger in diameter than the thermocouple sheath. If a support tube is desired, insert the suffix (ST) onto the Part No.

يحتوي هذا التحقيق على الحرارية أساس لها التجميع مع تقاطع التحول، ربيع تخفيف التوتر، و 36 بوصة من الألياف الزجاجية معزولة # 20 سعة (0.032 ") يؤدي التمديد. هي محمية هذه الخيوط تمديد مع الفولاذ المقاوم للصدأ على جديلة. هذا الحرارية يتوفر مع أنبوب دعم طويل أربعة بوصة تعلق على نهاية المرحلة الانتقالية أيضا. الغرض من أنبوب الدعم للقضاء على أي الأضرار التي لحقت غمد الحرارية التي قد تكون ناجمة عن تركيب ضغط قابل للتعديل. أن أنبوب الدعم 1/8 بوصة أكبر في القطر من غمد الحرارية. إذا كان المطلوب أنبوب الدعم، تضاف لاحقة (ST) على الجزء رقم

Tato sonda obsahuje neuzemněný termočlánek sestavy s přechodkou, je odlehčení tahu pružiny, a 36 palců skleněného vlákna izolované # 20 zarážky (0,032' ), prodlužovací kabely. Tyto prodlužovací kabely jsou stíněné z ušlechtilé oceli, přes cop. Tento termočlánek je také k dispozici se čtyřmi palce dlouhé nosné trubky s připojenou ke konci přechodu. Účelem nosné trubky je odstranit případné poškození žáruvzdorného pláště, které mohou být způsobené nastavitelným svěrným kroužkem. Že nosná trubka je v průměru 1/8 palce větší než termočlánku pláště. Požaduje-li se nosná trubka, vložte přípony (ST) na části No.

Diese Sonde enthält eine nicht geerdete Thermoelementanordnung mit einem Übergangsknotenpunkt, eine Federdruckentlastung, und 36 Zoll Fiberglas isoliert # 20 gage (0,032' ) dem Verlängerungskabel. Diese Verlängerungsstücke sind mit einem Geflecht aus rostfreiem Stahl über abgeschirmt. Dieses Thermoelement ist auch mit einem vier Zoll langen Stützrohr an den Übergangsende zur Verfügung. Der Zweck des Stützrohrs ist eine Beschädigung der feuerfesten Ummantelung zu beseitigen, die durch die einstellbare Klemmverschraubung verursacht werden können. Das Stützrohr ist 1/8 Zoll im Durchmesser größer als die Thermohülse. Wenn ein Tragrohr gewünscht wird, legt das Suffix (ST) auf die Teile-Nr

Αυτός ο ανιχνευτής περιέχει μια μη γειωμένη θερμοστοιχείο συναρμολόγηση με μια μετάβαση διασταύρωση, ένα ελατήριο ανακούφιση από το στρες, και 36 ίντσες από fiberglass μονωμένο # 20 gage (0,032' ) οδηγεί επέκταση. Αυτά τα καλώδια επέκτασης θωρακισμένο με ανοξείδωτο χάλυβα πάνω πλεξούδα. Αυτό θερμοστοιχείο είναι επίσης διαθέσιμη με ένα μακρύ σωλήνα στήριξης τεσσάρων ιντσών επισυνάπτεται στο τέλος μετάβαση. Ο σκοπός του σωλήνα στήριξης είναι η εξάλειψη κάθε ζημιά στο πυρίμαχο θήκη που μπορεί να προκληθεί από το ρυθμιζόμενο εξάρτημα συμπίεσης. Αυτό σωλήνα στηρίξεως είναι 1/8 της ίντσας μεγαλύτερη στη διάμετρο από το θερμοστοιχείο θηκάρι. Εάν είναι επιθυμητό ένα σωλήνα στήριξης, τοποθετήστε το επίθημα (ST) πάνω στο Part Νο

Esta sonda contiene un termopar sin conexión a tierra de montaje con una unión de transición, un muelle de alivio de tensión, y 36 pulgadas de fibra de vidrio aislado # 20 de galga (0.032' ) cables de extensión. Estos cables de extensión están protegidos con un acero inoxidable sobre trenza. Este termopar también está disponible con un tubo largo de soporte de cuatro pulgadas unida al extremo de transición. El propósito del tubo de soporte es eliminar cualquier daño a la vaina refractaria que puede ser causada por el accesorio de compresión ajustable. Ese tubo de soporte es de 1/8 pulgada más grande en diámetro que la vaina de termopar. Si se desea un tubo de soporte, insertar el sufijo (ST) en el No. Parte

Cette sonde contient un ensemble thermocouple mis à la terre avec une jonction de transition, un ressort de détente, et 36 pouces de fibre de verre isolée # 20 jauge (0,032' ) de fils d'extension. Ces rallonges sont protégés avec un acier inoxydable sur tresse. Ce thermocouple est également disponible avec un tube de support de quatre pouces de long fixé à l'extrémité de transition. Le but du tube de support est d'éliminer tout dommage à la gaine réfractaire qui peut être causé par le raccord à compression réglable. Ce tube de support est 1/8 de pouce plus grand diamètre que la gaine thermocouple. Si un tube de support est souhaité, insérer le suffixe (ST) sur la pièce du

Questa sonda contiene una termocoppia senza messa a terra assieme con una giunzione transizione, una molla stress ed 36 pollici di vetroresina coibentata # 20 gage (0,032' ) prolunghe. Queste prolunghe sono schermati con un acciaio inossidabile sopra treccia. Questa termocoppia è disponibile con un tubo di supporto lungo quattro pollici fissato all'estremità transizione anche. Lo scopo del tubo di supporto è di eliminare i danni alla guaina refrattario che possono essere causati dal raccordo a compressione regolabile. Che il tubo di supporto è 1/8 di pollice di diametro maggiore rispetto alla guaina per termocoppia. Se un tubo di supporto è desiderato, inserire il suffisso (ST) sul Codice

このプローブは、遷移接合、応力緩和スプリングとアセンブリ非接地熱電対を含み、ガラス繊維36インチ＃20ゲージ（0.032' ）延長リード線を絶縁されています。これらの拡張リードは組紐の上にステンレススチールでシールドされています。この熱電対は、遷移端部に取り付けられた4インチ長い支持管をも利用可能です。支持管の目的は、調節可能な圧縮フィッティングによって引き起こされ得る耐火シースの損傷を除去することです。その支持管は、熱電対シースよりも直径が1/8インチ大きいです。支持管が望まれる場合、品番にサフィックス（ST）を挿入

이 프로브는 전이 접합 응력 릴리프 스프링 조립체 비 접지 열전쌍을 포함하고, 유리 섬유 36 인치 # 20 게이지 (0.032 ") 확장 리드 절연. 이 확장 리드는 브레이드를 통해 스테인레스 스틸로 차폐되어 있습니다. 이 열전대는 전환의 끝에 부착 된 네 개의 인치 길이의 지원 관 사용할 수 있습니다. 상기지지 튜브의 목적은 조정 가능한 압축 피팅에 의해 야기 될 수있다 내화 피복의 손상을 제거한다. 즉,지지 관 열전대 시스보다 직경이 1/8 인치 크다. 지지 튜브를 원하는 경우, 부품 번호에 접미어 (ST)를 삽입

Esta sonda contém um termopar sem ligação à terra conjunto com uma junção de transição, uma mola de alívio de tensão, e 36 polegadas de fibra de vidro # 20 isolados Gage (0,032' ), os cabos de extensão. Estas extensões são protegidos com um aço inoxidável sobre trança. Este termopar também está disponível com um tubo de apoio comprido quatro polegadas ligada à extremidade de transição. A finalidade do tubo de suporte é eliminar qualquer dano para o revestimento refractário que pode ser causado pelo encaixe de compressão ajustável. Esse tubo de suporte é de 1/8 de polegada de diâmetro maior do que a bainha do termopar. Se um tubo de suporte é desejado, inserir o sufixo (ST) sobre o N ° de peça

Этот зонд содержит необоснованную термопару в сборе с переходным соединением, пружинами для снятия остаточных напряжений и 36 дюймов стекловолокна изоляции # 20 тензорезисторов (0,032' ) удлинителей. Эти удлинители экранированы из нержавеющей стали над оплеткой. Эта термопара также доступна с длиной опорной трубкой на четыре дюйма, прикрепленной к концу перехода. Цель опорной трубки, чтобы исключить любое повреждение огнеупорной оболочки, которые могут быть вызваны регулируемым штуцером сжатия. Эта поддержка трубки диаметром 1/8 дюйма больше, чем термопары оболочки. Если опорная труба желательно, вставить суффикс (ST) на части No.

Denna prob innehåller en ojordad termoaggregat med en övergångs korsning, en spänningsavlastning fjäder, och 36 inches av glasfiber isolerade # 20 gage (0,032' ) förlängningssladdar. Dessa förlängningssladdar är avskärmade med en rostfri över flätan. Detta termoelement finns även med en fyra tum lång stödrör fäst till övergångsänden. Syftet med stödröret är att eliminera eventuella skador på det eldfasta slida som kan orsakas av den justerbara klämringskoppling. Att stödröret är 1/8 tum större i diameter än det termo manteln. Om ett stödrör önskas, sätt suffixet (ST) på Part No.

Bu sonda, bir geçiş birleşme, bir gerilim giderme yaylı montaj topraklanmamış termokupl içerir ve cam elyaf 36 inç 20. ölçer (0.032' ) uzatma kabloları yalıtımlı. Bunlar uzatma kabloları örgünün üzerine paslanmaz çelik ile korunuyor. Bu termo da geçiş ucuna bağlanmış dört inç uzunluğunda bir destek borusu ile birlikte kullanılabilir. Destek borusunun amacı ayarlanabilir bir sıkıştırma bağlantısına neden olabilir refrakter kılıfın zarar ortadan kaldırmaktır. Bu destek tüpü ısıl kılıfından daha çapı 1/8 inç daha büyüktür. bir destek borusu isteniyorsa, Bölüm No. üzerine ekini (ST) eklemek

thăm dò này có chứa một cặp nhiệt điện căn cứ lắp ráp với một ngã ba chuyển tiếp, một lò xo giảm stress, và 36 inch của sợi thủy tinh cách nhiệt # 20 gage (0,032) dẫn mở rộng. Những dẫn mở rộng được che chắn bằng thép không gỉ trên bím tóc. cặp nhiệt điện này cũng có sẵn với một ống hỗ trợ dài bốn inch gắn vào phần cuối chuyển tiếp. Mục đích của ống hỗ trợ là để loại bỏ bất kỳ thiệt hại cho vỏ chịu nhiệt có thể được gây ra bởi sự phù hợp nén có thể điều chỉnh. Đó ống hỗ trợ là 1/8 inch lớn hơn đường kính hơn so với vỏ cặp nhiệt điện. Nếu một ống hỗ trợ là mong muốn, chèn hậu tố (ST) vào Part No.

该探针包含一个未接地热电偶组件与过渡结，应力释放弹簧，和玻璃纤维为36英寸绝缘＃20号（0.032' ）扩展引线。这些延长线被屏蔽用不锈钢编织过。这个热电偶是也可与连接到过渡端的四英寸长的支撑管。该支撑管的目的是消除对耐火鞘可由可调压缩拟合造成的任何损害。也就是说支撑管的直径比热电偶护套1/8英寸大。如果一个支撑管是期望的，插入后缀（ST）到部件号

Products / Very High Temp Tube & Wire Thermocouples (to 2300°C) / High Temperature Probes w/ Strain Relief & Flexible Fiberglass Leads

High Temperature Probes w/ Strain Relief & Flexible Fiberglass Leads
