Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

Our miniature plugs and jacks provide dependability. Quick and easy installation of thermocouple wires and sheaths. Accepting wire from 0.001" diameter to 20 gage. Polarized pins minimize mismatching of the large double wipe jacket inserts assure tight grip and positive contact. Rubber grommets are supplied with plugs and jacks. Molded from a glass filled thermoset compound for high strength.
These connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and intermittent 500 degrees Fahrenheit. High temperature connectors are color coded 'Red.' With ambient temperatures of a continuous 800 degrees Fahrenheit and intermittent 1,000 degrees Fahrenheit.

Miniature Plugs & Jacks

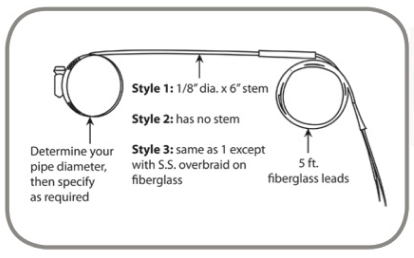

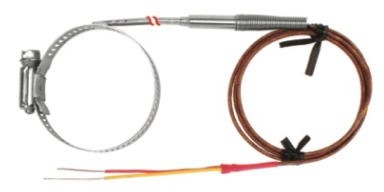

Our line of hose clamp thermocouples consists of three basic styles:
Style 1: Has an 1 /8 inch OD by six inches long stainless steel sheath. The thermocouple wires inside the sheath are insulated with a high temperature mineral oxide insulation. Standard units have a grounded junction which is brazed to the stainless steel pipe clamp. Two versions of the attachment are available: i.e. tangential and perpendicular. Unless otherwise specified, we will furnish the tangential style (shown). The perpendicular style is available upon request at no additional cost. The style 1 units have five feet of fiberglass insulated extension wire connected to the stainless steel sheath.
Style 2: Is the same as style 1, except the stainless steel sheath is deleted. The fiberglass insulated thermocouple wires are welded directly to the stainless steel pipe clamp.
Style 3: Is the same as style 2, except the fiberglass insulated thermocouple wires have a stainless steel overbraid which reduces stray, unwanted electromagnetic pickup and increases lead wire durability.

لدينا خط من المزدوجات الحرارية المشبك خرطوم يتكون من ثلاثة أنماط أساسية:
أسلوب 1: لديه بوصة OD 1/8 قبل ست بوصات الفولاذ المقاوم للصدأ طويل غمد. ومعزول الأسلاك الحرارية داخل غمد مع ارتفاع في درجة الحرارة العزل أكسيد المعادن. الوحدات القياسية لديها تقاطع على الارض الذي صنع من النحاس للصدأ المشبك أنابيب الصلب. إصداران من المرفق المتاحة: أي عرضية وعمودية. ما لم ينص على خلاف ذلك، فإننا سوف تقدم أسلوب عرضية (كما هو موضح). النمط العمودي متاحة عند الطلب دون أي تكلفة إضافية. النمط 1 الوحدات خمسة أقدام من الألياف الزجاجية العازلة تمديد الأسلاك المتصلة غمد الفولاذ المقاوم للصدأ.
النمط 2: هو نفس النمط 1، باستثناء يتم حذف غمد الفولاذ المقاوم للصدأ. معزولة الألياف الزجاجية يتم لحام الأسلاك الحرارية مباشرة إلى المقاوم للصدأ المشبك أنابيب الصلب.
نمط 3: هو نفس النمط 2، باستثناء الألياف الزجاجية الحرارية معزول الأسلاك لها overbraid الفولاذ المقاوم للصدأ مما يقلل طائشة، وبيك اب الكهرومغناطيسي غير المرغوب فيه وزيادة يؤدي الأسلاك المتانة.

Naše řada hadicové svorky termočlánků se skládá ze tří základních provedeních:
Tvar 1: Má 1/8 palce vnější průměr od šesti palců plášťových dlouho z nerezové oceli. Tyto termočlánkové dráty uvnitř pláště jsou izolovány izolací oxidu minerální s vysokou teplotou. Standardní jednotky mají uzemněného spojení, který je pájeného natvrdo k nerezové svorky ocelové trubky. Dvě verze upevnění jsou k dispozici: tj. Tangenciální a kolmý. Není-li uvedeno jinak, budeme poskytnout tangenciální styl (na obrázku). Kolmice styl je k dispozici na vyžádání bez dalších poplatků. Styl 1 jednotky mají pět stop z laminátu izolované prodlužovacím kabelem připojen k plášti z nerezové oceli.
Style 2: Je stejný jako styl 1, kromě toho, že plášť z nerezové oceli se zrušuje. Tyto laminát izolované termočlánkové dráty jsou přivařeny přímo k nerezové svorky ocelové trubky.
Tvar 3: Je stejný jako provedení 2, s výjimkou, že laminát izolované termočlánkové dráty mají nerezové ocelové Sběrnicové což snižuje zbloudilé, nežádoucí elektromagnetické zlepšení a zvýšení vést drát trvanlivost.

Unsere Linie der Schlauchschelle Thermoelemente besteht aus drei Grundtypen:
Style 1: Hat eine 08.01 Zoll OD von sechs Zoll langen Edelstahlmantel. Die Thermodrähte sind innerhalb der Hülle mit einer hohen Temperatur Mineraloxid-Isolierung isoliert. Standardgeräte haben einen geerdeten Übergang, der auf die Edelstahlrohrschelle verlötet ist. Zwei Versionen des Aufsatzes stehen zur Verfügung: das heißt tangential und senkrecht. Sofern nicht anders angegeben, werden wir den tangentialen Stil (dargestellt) liefern. Der senkrechte Stil ist ohne zusätzliche Kosten auf Anfrage erhältlich. Die Art 1 Einheiten haben fünf Füße aus Fiberglas isoliert Verlängerungsdraht an den Edelstahlmantel verbunden.
Style 2: Ist die gleiche wie Typ 1, mit Ausnahme des Edelstahlmantel gelöscht. Die Glasfaser isolierte Thermodrähte direkt auf die Edelstahlrohrschelle verschweißt sind.
Art 3: ist das gleiche wie style 2, mit Ausnahme der Glasfaser isolierten Thermoelementdrähte eine Edelstahlgeflecht, welche Streu reduziert, unerwünschten elektromagnetischen Aufnehmer und erhöht mich Zuleitungsdraht Haltbarkeit.

Η γραμμή μας για θερμοστοιχεία σφιγκτήρα σωλήνα αποτελείται από τρεις βασικές μορφές:
Style 1: Έχει ένα 8.1 ιντσών OD από έξι ίντσες θήκη καιρό από ανοξείδωτο χάλυβα. Τα σύρματα θερμοστοιχείο εντός της θήκης μονωμένο με ένα μονωτικό ορυκτό οξείδιο υψηλή θερμοκρασία. Πρότυπο μονάδες έχουν ένα γειωμένο διασταύρωση η οποία είναι συγκολλημένες στο ανοξείδωτο σφιγκτήρα σωλήνα χάλυβα. Δύο εκδοχές της προσάρτησης είναι διαθέσιμες: δηλ εφαπτομενική και κάθετη. Εκτός εάν ορίζεται διαφορετικά, θα παράσχει το εφαπτόμενο στυλ (φαίνεται). Η κάθετη στυλ είναι διαθέσιμα κατόπιν αιτήματος χωρίς επιπλέον κόστος. Οι 1 μονάδες στυλ έχουν πέντε πόδια από fiberglass μόνωση καλώδιο επέκτασης συνδέεται με το περίβλημα από ανοξείδωτο χάλυβα.
Style 2: Είναι το ίδιο με το στυλ 1, εκτός από το περίβλημα από ανοξείδωτο χάλυβα διαγράφεται. Οι fiberglass μόνωση είναι θερμοηλεκτρικό καλώδια συγκολλημένες απευθείας στο ανοξείδωτο σφιγκτήρα σωλήνα χάλυβα.
Ύφος 3: Είναι το ίδιο με το στυλ 2, εκτός από τα fiberglass μόνωση θερμοηλεκτρικό καλώδια έχουν από ανοξείδωτο χάλυβα overbraid που μειώνει τα αδέσποτα, τα ανεπιθύμητα ηλεκτρομαγνητικά pickup και αυξάνει την αντοχή να οδηγήσει σύρμα.

Nuestra línea de termopares abrazadera de la manguera consiste en tres estilos básicos:
Estilo 1: Tiene una pulgada OD 1/8 por seis pulgadas de la vaina de acero largo inoxidable. Los cables del termopar dentro de la vaina están aislados con un aislamiento de óxido de mineral de alta temperatura. Las unidades estándar tienen una unión a tierra que está soldada a la abrazadera de tubo de acero inoxidable. Dos versiones de la fijación están disponibles: es decir, tangencial y perpendicular. A menos que se especifique lo contrario, vamos a presentar el estilo tangencial (muestra). El estilo perpendicular está disponible bajo petición, sin costo adicional. Los 1 unidades de estilo tienen cinco pies de fibra de vidrio con aislamiento cable de extensión conectado a la vaina de acero inoxidable.
Estilo 2: ¿Es el mismo que el estilo 1, excepto que se elimina la vaina de acero inoxidable. La fibra de vidrio aisladas termopar alambres se sueldan directamente a la abrazadera de tubo de acero inoxidable.
Estilo 3: Es el mismo que el estilo 2, excepto la fibra de vidrio con aislamiento de termopar alambres tienen un acero inoxidable Trenza de protección que reduce la captación electromagnética parásita, no deseados y aumenta conducen durabilidad alambre.

Notre gamme de thermocouples de serrage de tuyau se compose de trois styles de base:
Style 1: A un 1/8 po OD par six pouces de long de la gaine en acier inoxydable. Les fils de thermocouple à l'intérieur de la gaine sont isolés avec un isolant d'oxyde minéral à température élevée. Les unités standard ont une jonction mise à la terre qui est brasée sur la bride de tuyau en acier inoxydable. Deux versions de la pièce jointe sont disponibles: à savoir tangentiel et perpendiculaire. Sauf indication contraire, nous fournirons le style tangentielle (montré). Le style perpendiculaire est disponible sur demande, sans frais supplémentaires. Les unités de style 1 ont cinq pieds de fibre de verre fil d'extension isolés reliés à la gaine en acier inoxydable.
Style 2: Le même que le style 1, à l'exception de la gaine en acier inoxydable est supprimé. Les fibres de verre isolées thermocouple fils sont soudés directement à la bride de tuyau en acier inoxydable.
Style 3: est le même que le style 2, à l'exception des fibres de verre thermocouple fils ont isolé une tresse en acier inoxydable qui réduit capteur électromagnétique parasite, non désiré et augmente la durabilité conduit de fil.

La nostra linea di tubi termocoppie morsetto è costituito da tre stili di base:
Stile 1: Ha un pollice OD 1/8 da sei pollici guaina in acciaio inox lungo. I fili della termocoppia all'interno della guaina sono isolati con un isolamento in ossido minerale ad alta temperatura. unità standard hanno una giunzione a massa che viene brasato al morsetto tubo in acciaio inox. Due versioni del montaggio sono disponibili: cioè tangenziale e perpendicolare. Salvo diversa indicazione, noi forniremo lo stile tangenziale (illustrato). Lo stile perpendicolare è disponibile su richiesta senza alcun costo aggiuntivo. Le unità di stile 1 hanno cinque piedi di vetroresina isolati filo interno collegato alla guaina in acciaio inox.
Stile 2: è lo stesso di stile 1, ad eccezione della guaina in acciaio inox viene eliminato. La fibra di vetro isolati termocoppia fili sono saldati direttamente al morsetto tubo in acciaio inox.
Stile 3: è lo stesso stile 2, tranne la vetroresina coibentata termocoppia fili hanno una treccia in acciaio inossidabile che riduce randagi, pickup elettromagnetico indesiderati e aumenta piombo durevolezza filo.

ホースクランプ熱電対の私達のラインは、3つの基本的なスタイルで構成されています。
スタイル1：6インチ長いステンレス製のシースによって1月8日インチODを持っています。シース内部の熱電対ワイヤは、高温の鉱物酸化物絶縁体で絶縁されています。標準ユニットは、ステンレス鋼のパイプクランプにろう付けされた接地接合部を有しています。アタッチメントの2つのバージョンが利用可能である：即ち接線方向と垂直です。特に指定しない限り、我々は接線方向のスタイル（図示）を提出します。垂直スタイルは、追加費用なしで、要求に応じて入手可能です。スタイル1つの単位は、ステンレス鋼の鞘に接続ガラス繊維絶縁延長ワイヤの5フィートを持っています。
スタイル2：ステンレス鋼シースが削除されることを除いて、スタイル1と同じです。ガラス繊維は、熱電対ワイヤがステンレス鋼のパイプクランプに直接溶接されている絶縁されています。
スタイル3：ガラス繊維は、熱電対ワイヤはステンレス鋼が浮遊、不要な電磁ピックアップを低減し、リード線の耐久性を増大させるオーバーブレード有する絶縁除き、スタイル2と同じです。

호스 클램프 열전대의 우리의 선은 세 가지 기본 스타일로 구성
스타일 1 : 육인치 긴 스테인리스 피복에 의한 팔분의 일 인치 OD를 가지고 있습니다. 외피 내부의 열전대 와이어 고온 무기 산화물 절연체로 절연된다. 기본 단위는 스테인리스 파이프 클램프에 납땜 접합 접지있다. 첨부의 두 버전을 사용할 수있다 : 즉, 접선과 수직. 별도의 규정이없는 한, 우리는 접선 스타일 (도시)를 제출합니다. 수직 스타일은 추가 비용없이 요청에 따라 사용할 수 있습니다. 스타일 1 개 단위는 스테인리스 덮개에 연결된 유리 섬유 절연 확장 와이어 다섯 발을 가지고있다.
스타일 2 : 스테인레스 스틸 외피를 삭제 제외 스타일 1과 동일합니다. 유리 섬유는 열전대 와이어는 스테인레스 스틸 파이프 클램프에 직접 용접되는 절연.
스타일 3 : 유리 섬유 열전대 와이어는 스테인레스 미광 불필요한 전자기 픽업을 감소시키고 증가 와이어 내구성을 야기하는 브레이드가 절연 제외 스타일 2와 동일하다.

Nossa linha de termopares braçadeira consiste em três estilos básicos:
Estilo 1: Tem uma polegada OD 8/1 por seis polegadas bainha de aço inoxidável longa. Os fios do termopar no interior da bainha são isolados com um isolamento de óxido mineral de alta temperatura. As unidades padrão têm uma junção de terra, que é soldado ao grampo de tubo de aço inoxidável. Duas versões do acessório estão disponíveis: isto é, tangencial e perpendicular. A menos que especificado de outro modo, que irá fornecer o estilo tangencial (mostrado). O estilo perpendicular está disponível mediante solicitação, sem custo adicional. As unidades estilo 1 tem cinco pés de fibra de vidro de isolamento do fio de extensão ligado à bainha em aço inoxidável.
Estilo 2: É o mesmo que o estilo 1, exceto a bainha de aço inoxidável é excluído. A fibra de vidro isolados termopares fios são soldados diretamente para a braçadeira de tubo de aço inoxidável.
Estilo 3: é o mesmo que o estilo 2, exceto as de fibra de vidro isolados termopares fios têm um aço inoxidável overbraid que reduz a captação eletromagnética dispersa, não desejados e aumenta levar durabilidade fio.

Наша линия Зажим шланга термоэлементов состоит из трех основных стилей:
Стиль 1: Имеет 1/8 дюйма OD на шесть дюймов стали ножен длинный из нержавеющей стали. Эти провода термопары внутри оболочки изолированы с изоляцией из оксида минеральной высокой температуры. Стандартные блоки имеют заземленное соединение, которое паяное к зажиму трубы из нержавеющей стали. Два варианта крепления доступны: т.е. по касательной и перпендикулярно. Если не указано иное, мы будем предоставлять тангенциальную стиль (как показано). Перпендикулярна стиль доступен по запросу без дополнительной оплаты. В стиле 1 единица имеет пять футов стекловолоконной изоляции расширения провода, соединенный с оболочкой из нержавеющей стали.
Стиль 2: То же самое, как стиль 1, за исключением того, оболочка из нержавеющей стали удаляется. Стекловолокно изолированных провода термопар приварены непосредственно к зажиму трубы из нержавеющей стали.
Стиль 3: То же самое, стиль 2, за исключением того, что стекловолокна изоляции провод термопары имеет оплетку из нержавеющей стали, которая уменьшает паразитные, нежелательные электромагнитные наводки и увеличивает прочность проволоки приведет.

Vårt sortiment av slangklämma termoelement består av tre grundmodeller:
Stil 1: Har en 1/8 tum OD av sex inches mantel lång rostfritt stål. Termoelementtrådarna inuti manteln är isolerade med en hög temperatur mineraloxidisolering. Standardenheter har en jordad övergång som är hårdlödd till det rostfria stålröret klämma. Två versioner av bilagan finns: det vill säga tangerar och vinkelrätt. Om inget annat anges, kommer vi att ge den tangentiella stil (visas). Den vinkelräta stil är tillgängliga på begäran utan extra kostnad. Format 1 enheter har fem fot av glasfiber isolerade förlängningstråd ansluten till manteln av rostfritt stål.
Style 2: är samma som stil 1, förutom manteln av rostfritt stål tas bort. Glasfiber isolerade termoelementledningarna är svetsade direkt till det rostfria stålröret klämma.
Stil 3: Är samma som stil 2, utom glasfiber isolerade termoelementledningarna har en rostfri overbraid vilket reducerar strö, oönskad elektromagnetisk pickup och ökar leda tråd hållbarhet.

Hortum kelepçesi termokuplarının Bizim hattı üç temel stilleri oluşur:
Stil 1: altı santim uzunluğunda paslanmaz çelik kılıf ile bir 8/1 inç OD sahiptir. kılıf içerisinde termokupl teller yüksek sıcaklık mineral oksit izolasyon ile izole edilir. Standart birimler paslanmaz çelik boru kelepçesi lehimlenmiş bir topraklanmış birleşme sahiptir. eklenme iki sürümü mevcuttur: örneğin, teğetsel ve dikey. Aksi belirtilmedikçe, biz teğet stili (gösterilen) vermek olacaktır. dik tarzı hiçbir ek ücret ödemeden istek üzerine mevcuttur. stili 1 ünite paslanmaz çelik kılıf bağlı fiberglas yalıtımlı uzatma tel beş ayakları var.
Stil 2: paslanmaz çelik kılıf silinir hariç, stil 1 ile aynı mıdır. fiberglas termokupl teller paslanmaz çelik boru kelepçesi, doğrudan kaynak yapılan yalıtımlı.
Stil 3: fiberglas ısıl çift teller paslanmaz çelik başıboş, istenmeyen elektromanyetik alımını azaltır ve artışlar tel dayanıklılık yol açan overbraid var yalıtımlı hariç, stil 2 aynı mı.

dòng của chúng ta về cặp nhiệt điện kẹp ống bao gồm ba kiểu cơ bản:
Phong cách 1: Có một 1/8 inch OD bởi sáu inch thép dài không gỉ vỏ. Dây cặp nhiệt bên trong vỏ được cách nhiệt với nhiệt độ cao cách nhiệt oxit khoáng sản. đơn vị tiêu chuẩn có một ngã ba căn cứ được brazed với ống thép không gỉ kẹp. Hai phiên bản của tập tin đính kèm có sẵn: ví dụ: tiếp tuyến và vuông góc. Trừ khi có quy định khác, chúng tôi sẽ cung cấp cho phong cách tiếp tuyến (hiển thị). Phong cách vuông góc là cung cấp theo yêu cầu mà không mất thêm chi phí. 1 đơn vị phong cách có năm bàn chân của sợi thủy tinh cách nhiệt dây mở rộng kết nối với vỏ thép không gỉ.
Phong cách 2: Liệu sản phẩm tương tự như phong cách 1, ngoại trừ vỏ thép không gỉ sẽ bị xóa. Các sợi thủy tinh cách nhiệt cặp nhiệt điện dây được hàn trực tiếp vào ống thép không gỉ kẹp.
Phong cách 3: Liệu sản phẩm tương tự như phong cách 2, ngoại trừ các sợi thủy tinh cách nhiệt cặp nhiệt điện dây có một bằng thép không gỉ overbraid làm giảm đi lạc, xe bán tải điện từ không mong muốn và tăng dẫn dây độ bền.

我们的软管夹热电偶线包括三个基本样式：
式1：具有由六个英寸长的不锈钢鞘1 1/8英寸外径。护套内的热电偶的引线绝缘用高温无机氧化物的绝缘性。标准单元具有钎焊到不锈钢管夹接地的接点。所述附接的两个版本：即切向和垂直的。除非另有说明，我们将提供切线样式（如图所示）。垂直风格可应在不增加成本的要求。样式1个单元具有玻璃纤维绝缘连接到不锈钢护套延长线五个脚。
式2：是相同的风格1，除了不锈钢护套被删除。玻璃纤维绝缘热电偶导线直接焊接到不锈钢管夹。
式3：是相同的风格2，除了玻璃纤维绝缘热电偶导线有一个不锈钢overbraid这减少杂散，不想要的电磁拾取和增大的引线上的耐久性。
