Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

Our miniature plugs and jacks provide dependability. Quick and easy installation of thermocouple wires and sheaths. Accepting wire from 0.001" diameter to 20 gage. Polarized pins minimize mismatching of the large double wipe jacket inserts assure tight grip and positive contact. Rubber grommets are supplied with plugs and jacks. Molded from a glass filled thermoset compound for high strength.
These connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and intermittent 500 degrees Fahrenheit. High temperature connectors are color coded 'Red.' With ambient temperatures of a continuous 800 degrees Fahrenheit and intermittent 1,000 degrees Fahrenheit.

Miniature Plugs & Jacks

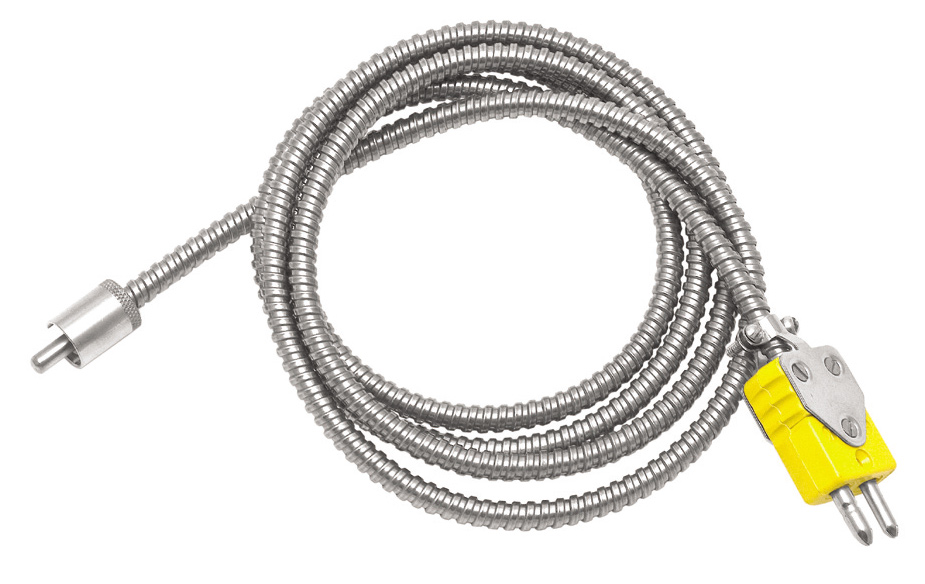

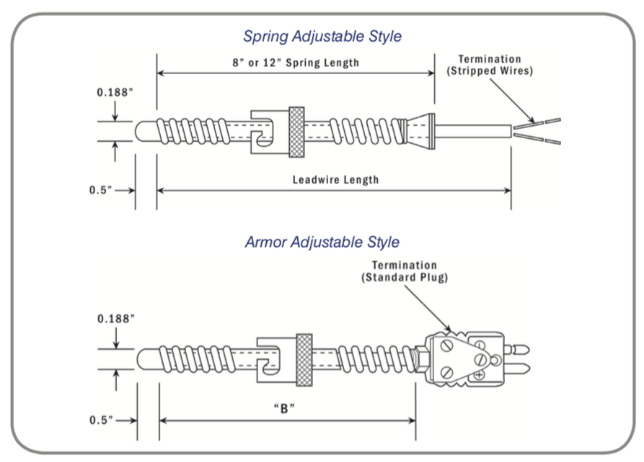

The A5A Bayonet Thermocouple allows simple, rapid adjustment of the immersion length to each application. The thermocouple can be specified with a bayonet cap on either an eight inch spring to allow for up to seven inches of adjustable immersion; or on the flexible armor to allow for full "B" length adjustable immersion.

وA5A الحربة الحرارية يسمح بسيط، والتكيف السريع للطول الغمر إلى كل تطبيق. الحرارية يمكن أن تكون محددة مع قبعة حربة على إما الربيع ثمانية بوصة للسماح لمدة تصل إلى سبع بوصات من الغمر قابل للتعديل؛ أو على درع مرنة للسماح الكامل "B" طول الغمر قابل للتعديل.

A5A Bajonetový Termočlánek umožňuje jednoduché, rychlé nastavení délky ponorné na každou aplikaci. Termočlánek může být zadán s bajonetovým uzávěrem na obou osm palců pružinou umožnit až sedm palců nastavitelný ponoření; nebo na flexibilní pancéře pro umožnění plné „B“ nastavení délky ponoření.

Das A5A Bayonet Thermoelement erlaubt eine einfache, rasche Einstellung der Eintauchlänge, die jede Anwendung. Das Thermoelement kann auf mit einem Bajonettverschluss angegeben wird entweder eine Acht-Zoll-Feder für bis zu sieben Zoll einstellbaren Eintauchen zu ermöglichen; oder auf der flexiblen Panzerung für volles „B“ die Länge einstellbar Eintauchen zu ermöglichen.

Η A5a μπαγιονέτ Thermocouple επιτρέπει απλή, ταχεία ρύθμιση του μήκους εμβάπτισης σε κάθε αίτηση. Το θερμοστοιχείο μπορεί να καθοριστεί με ένα πώμα τύπου μπαγιονέτ είτε οκτώ ιντσών ελατήριο για να επιτρέψει για μέχρι επτά ίντσες του ρυθμιζόμενου εμβάπτισης? ή επί του εύκαμπτου πανοπλία να καταστεί δυνατή η πλήρης «Β» μήκους ρυθμιζόμενο εμβάπτισης.

El A5A bayoneta termopar permite un rápido ajuste simple, de la longitud de inmersión para cada aplicación. El termopar se puede especificar con un casquillo de bayoneta en cualquiera de un resorte de ocho pulgadas para permitir hasta siete pulgadas de inmersión ajustable; o en la armadura flexible como para permitir la inmersión completa ajustable "B" longitud.

Le A5A Thermocouple à baïonnette permet un réglage simple et rapide de la longueur d'immersion pour chaque application. Le thermocouple peut être spécifié par un capuchon à baïonnette soit sur un ressort de huit pouces pour permettre un maximum de sept pouces d'immersion réglable; ou l'armure souple pour permettre de pleine longueur « B » immersion réglable.

L'A5A baionetta termocoppia consente una semplice e rapida regolazione della lunghezza di immersione per ogni applicazione. La termocoppia può essere specificato con un tappo a baionetta su entrambi una molla otto pollici per consentire fino a sette pollici di immersione registrabile; o l'armatura flessibile per consentire la completa immersione regolabile "B" di lunghezza.

A5Aバヨネット熱電対は、各アプリケーションに浸漬長さの単純、迅速な調整を可能にします。熱電対は、調整可能な浸漬までの7インチを可能にするか8インチの春のバヨネットキャップで指定することができます。または完全な「B」の長さ調節可能な浸漬を可能にする柔軟な装甲に関する。

A5A 총검 열전대는 각 애플리케이션에 삽입 길이의 간단한 신속한 조절을 허용한다. 열전대는에 총검 캡 중 하나를 조정 침수 일곱 인치까지 허용하는 여덟 인치 스프링 지정할 수 있습니다; 또는 유연한 갑옷 전체 "B"길이 조절 침수를 허용합니다.

O A5A baioneta Termopar permite um ajuste simples, rápida do comprimento de imersão para cada pedido. O termopar pode ser especificado com um tampão de baioneta em qualquer uma mola de oito polegadas para permitir até sete polegadas de imersão regulável; ou na armadura flexível para permitir a imersão regulável comprimento "B" completo.

A5A Байонетная Термопара обеспечивает простое, быстрое регулирование длину погружения к каждому приложению. Термопара может быть указана с байонетной крышкой либо на восемь дюймов весны, чтобы позволить до семи дюймов регулируемого погружения; или на гибкой брони для обеспечения полной «B», регулируемой длиной погружения.

Den A5A Bajonetttermoelement möjliggör enkel, snabb justering av dopp längd till varje tillämpning. Termo kan anges med en bajonett mössa på antingen en åtta tums våren för att göra det möjligt för upp till sju inches av justerbara nedsänkning; eller på den flexibla rustning för att tillåta full "B" längd justerbar nedsänkning.

A5A Bayonet Termokupl, her bir uygulama için daldırma uzunluğunun, basit, hızlı ayarlanmasına olanak tanır. termokupl ile bir süngü kapaklı ya ayarlanabilir daldırma yedi inç kadar izin vermek için sekiz inçlik bir yay ile belirtilebilir; ya da esnek zırh tam "B" uzunluğu ayarlanabilir daldırma için izin vermek.

Các A5A Bayonet cặp nhiệt cho phép đơn giản, điều chỉnh nhanh chóng của thời gian ngâm cho mỗi ứng dụng. Cặp nhiệt điện có thể được xác định với một chiếc mũ lưỡi lê trên hoặc là một mùa xuân Tám inch cho phép lên đến bảy inch ngâm điều chỉnh; hoặc trên áo giáp linh hoạt để cho phép đầy đủ ngâm điều chỉnh "B" chiều dài.

所述A5A刺刀热电偶允许浸没长度到每个应用程序的简单，快速调整。热电偶可与卡口帽任一个八英寸的弹簧，以允许多达可调浸没的7英寸指定;或在柔性盔甲，以允许满“B”长度可调节浸没。

Products / Mineral Insulated Thermocouples (to 1350°C) / Adjustable Bayonet

Adjustable Bayonet
