We offer two styles of adjustable compression fittings for use in mounting thermocouples into thick or thin walls. One style uses a standard NPT pipe thread while the other uses a straight thread with 0-ring seal. Both are typically available from stock in 316 stainless steel (brass upon request).
Both styles are available for probe diameters from 1/16" to 1.0" OD. (other sizes upon request). The O-ring style is also ideal for use in thin-wall applications, glass containers, jar lids, etc. Simply put a jam nut on other side of container lid.

Adjustable Compression Fittings

Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

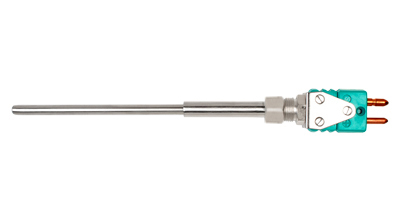

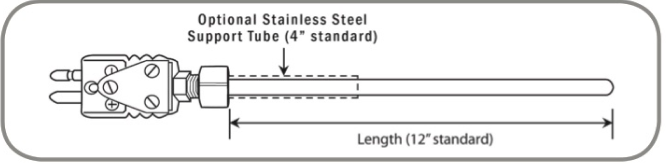

This high temperature thermocouple probe is also available with a thick wall, four inch long support tube attached to the connector end. The purpose of the support tube is to eliminate any damage to the refractory sheath that may be caused by the mounting bushing. The support tube is an 1/8 inch larger in diameter than the thermocouple sheath. If a support tube is desired, insert the suffix (ST) onto the Part No.

هذا ارتفاع في درجة الحرارة الحرارية التحقيق متاحة أيضا مع جدار سميك، وأربعة بوصة أنبوب دعم طويل تعلق على نهاية الموصل. الغرض من أنبوب الدعم للقضاء على أي الأضرار التي لحقت غمد الحرارية التي قد تكون ناجمة عن جلبة في تصاعد مستمر. أنبوب الدعم هو 1/8 بوصة أكبر في القطر من غمد الحرارية. إذا كان المطلوب أنبوب الدعم، تضاف لاحقة (ST) على الجزء رقم

Tato vysoká teplota termočlánkem, je k dispozici také s tlustou stěnou, čtyři palce dlouhá nosná trubka připevněna na konci konektoru. Účelem nosné trubky je odstranit případné poškození žáruvzdorného pouzdra, které může být způsobeno montážního pouzdra. Nosič trubice je v průměru 1/8 palce větší než termočlánku pláště. Požaduje-li se nosná trubka, vložte přípony (ST) na části No.

Diese Hochtemperatur-Thermoelement-Sonde ist auch mit einer dicken Wand, vier Zoll lang Stützrohr an den Anschlussende zur Verfügung. Der Zweck des Stützrohrs ist eine Beschädigung der feuerfesten Ummantelung zu beseitigen, die durch die Befestigungsbuchse verursacht werden können. Das Stützrohr ist ein 1/8 Zoll im Durchmesser größer als die Thermohülse. Wenn ein Tragrohr gewünscht wird, legt das Suffix (ST) auf die Teile-Nr

Αυτή η υψηλή θερμοκρασία ανιχνευτή θερμοστοιχείου είναι επίσης διαθέσιμη με ένα παχύ τοίχωμα, μακρύ σωλήνα στήριξης τεσσάρων ιντσών συνδέεται στο άκρο του συνδετήρα. Ο σκοπός του σωλήνα στήριξης είναι η εξάλειψη κάθε ζημιά στο πυρίμαχο θήκη που μπορεί να προκληθεί από την κουζινέτο στερέωσης. Ο σωλήνας στήριξης είναι ένα 1/8 της ίντσας μεγαλύτερη στη διάμετρο από το θερμοστοιχείο θηκάρι. Εάν είναι επιθυμητό ένα σωλήνα στήριξης, τοποθετήστε το επίθημα (ST) πάνω στο Part Νο

Esta alta temperatura termopar sonda también está disponible con una pared gruesa, de cuatro pulgadas tubo largo apoyo unida al extremo conector. El propósito del tubo de soporte es eliminar cualquier daño a la vaina refractaria que puede ser causada por el casquillo de montaje. El tubo de soporte es un 1/8 pulgada más grande en diámetro que la vaina de termopar. Si se desea un tubo de soporte, insertar el sufijo (ST) en el No. Parte

Cette température élevée thermocouple sonde est également disponible avec une paroi épaisse, d'un tube de support de quatre pouces de long fixé à l'extrémité du connecteur. Le but du tube de support est d'éliminer tout dommage à la gaine réfractaire qui peut être causée par la douille de montage. Le tube de support est un 1/8 de pouce de diamètre plus grand que la gaine du thermocouple. Si un tube de support est souhaité, insérer le suffixe (ST) sur la pièce du

Questa elevata temperatura termocoppia sonda è disponibile anche con una parete spessa, quattro pollici tubo di supporto lungo fissato all'estremità del connettore. Lo scopo del tubo di supporto è di eliminare i danni alla guaina refrattario che possono essere causati dalla bussola di montaggio. Il tubo di sostegno è 1/8 di pollice di diametro maggiore rispetto alla guaina per termocoppia. Se un tubo di supporto è desiderato, inserire il suffisso (ST) sul Codice

この高温熱電対プローブは、厚い壁、コネクタ端部に取り付けられた4インチ長い支持管をも利用可能です。支持管の目的は、取付ブシュによって引き起こされ得る耐火シースの損傷を除去することです。支持管は熱電対鞘よりも直径が1/8インチ大きいです。支持管が望まれる場合、品番にサフィックス（ST）を挿入

열전쌍 프로브 이러한 높은 온도는 두꺼운 벽으로도 커넥터 단부에 부착 네 인치 길이의지지 관을 사용할 수있다. 지원 관의 목적은 장착 부싱에 의해 발생할 수 있습니다 내화 피복에 손상을 제거하는 것입니다. 지지 관 열전대 시스보다 직경이 1/8 인치 크다. 지지 튜브를 원하는 경우, 부품 번호에 접미어 (ST)를 삽입

Esta alta temperatura termopar sonda também está disponível com uma espessura de parede, tubo de apoio comprido quatro polegadas ligado à extremidade do conector. A finalidade do tubo de suporte é eliminar qualquer dano para o revestimento refractário que pode ser causado pelo casquilho de montagem. O tubo de suporte é um 1/8 de polegada de diâmetro maior do que a bainha do termopar. Se um tubo de suporte é desejado, inserir o sufixo (ST) sobre o N ° de peça

Эта высокая температура термопары зонда также доступна с толстой стенкой, четыре дюйма длиной опорной трубка прикреплена к концу соединителя. Цель опорной трубки, чтобы исключить любое повреждение огнеупорной оболочки, которые могут быть вызваны монтажной втулкой. Опорная труба имеет диаметр 1/8 дюйма больше, чем термопары оболочки. Если опорная труба желательно, вставить суффикс (ST) на части No.

Denna höga temperatur termoelement finns även med en tjock vägg, fyra tum långa stödrör fäst vid anslutningsänden. Syftet med stödröret är att eliminera eventuella skador på den eldfasta hölje som kan orsakas av monteringsbussningen. Stödröret är en 1/8 tum större i diameter än det termo manteln. Om ett stödrör önskas, sätt suffixet (ST) på Part No.

prob termokupl Bu yüksek sıcaklık kalın bir duvar ile, aynı zamanda bağlantı ucuna bağlanmış dört inç uzunluğunda bir destek tüpü mevcuttur. Destek borusunun amacı montaj burç neden olabilir refrakter kılıfın zarar ortadan kaldırmaktır. destek tüpü ısıl kılıfından daha çapında bir 1/8 inç daha büyüktür. bir destek borusu isteniyorsa, Bölüm No. üzerine ekini (ST) eklemek

nhiệt độ cao này cặp nhiệt điện thăm dò cũng có sẵn với một bức tường dày, bốn inch ống hỗ trợ lâu gắn vào phần cuối kết nối. Mục đích của ống hỗ trợ là để loại bỏ bất kỳ thiệt hại cho vỏ chịu nhiệt có thể được gây ra bởi các ống lót lắp. Ống hỗ trợ là một 1/8 inch lớn hơn đường kính hơn so với vỏ cặp nhiệt điện. Nếu một ống hỗ trợ là mong muốn, chèn hậu tố (ST) vào Part No.

这种高温热电偶探头也可提供一个厚壁附连到连接器端，四英寸长的支撑管。该支撑管的目的是消除对耐火鞘可以由安装套管而引起的任何损坏。支撑管的直径比热电偶护套的1/8英寸大。如果一个支撑管是期望的，插入后缀（ST）到部件号

Products / Very High Temp Tube & Wire Thermocouples (to 2300°C) / High Temperature Probes w/ connector - 24 AWG Elements (A12)

High Temperature Probes w/ connector - 24 AWG Elements (A12)
