We offer two styles of adjustable compression fittings for use in mounting thermocouples into thick or thin walls. One style uses a standard NPT pipe thread while the other uses a straight thread with 0-ring seal. Both are typically available from stock in 316 stainless steel (brass upon request).
Both styles are available for probe diameters from 1/16" to 1.0" OD. (other sizes upon request). The O-ring style is also ideal for use in thin-wall applications, glass containers, jar lids, etc. Simply put a jam nut on other side of container lid.

Adjustable Compression Fittings

Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

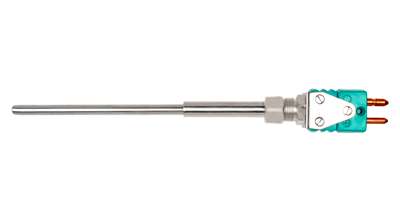

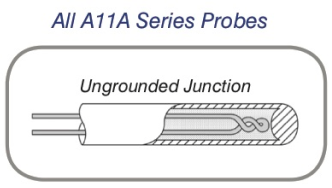

Our standard High Temperature Thermocouple Probe consists of an ungrounded thermal junction within a closed end sheath. It also includes a set of standard matching plug and jack connectors. With male connector attached and the female connector (not shown) furnished with a cable clamp. Maximum service temperature of connector is 450 degrees Fahrenheit.

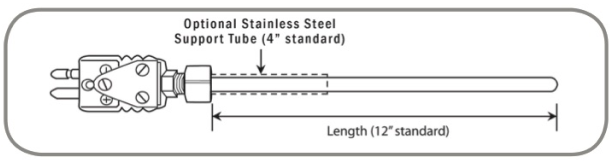

This High Temperature Thermocouple Probe is also available with an optional, four inch long support tube attached to the connector end. The purpose of the support tube is to eliminate any damage to the refractory sheath that may be caused by the adjustable compression fitting. The support tube is 1/8 inch larger in diameter than the thermocouple sheath. If a support tube is desired, insert the suffix (ST) onto the part number.

لدينا معيار درجة الحرارة عالية الحرارية التحقيق يتكون من تقاطع الحرارية أساس لها داخل غمد نهاية مغلقة. كما يتضمن مجموعة من المكونات المطابقة وجاك الموصلات القياسية. مع موصل الذكور المرفقة والإناث موصل (لا يظهر) مفروشة مع المشبك كابل. درجة الحرارة خدمة الحد الأقصى للموصل هو 450 درجة فهرنهايت.
هذا درجة الحرارة العالية الحرارية التحقيق متاحة أيضا مع أربعة بوصة أنبوب دعم طويل اختياري تعلق على نهاية الموصل. الغرض من أنبوب الدعم للقضاء على أي الأضرار التي لحقت غمد الحرارية التي قد تكون ناجمة عن تركيب ضغط قابل للتعديل. أنبوب الدعم 1/8 بوصة أكبر في القطر من غمد الحرارية. إذا كان المطلوب أنبوب الدعم، تضاف لاحقة (ST) على رقم الجزء.

Náš standardní Vysoká teplota Termočlánkové sondy se skládá z neuzemněné tepelné spojení uvnitř uzavřeného pláště. To také obsahuje řadu standardních odpovídající konektory a konektory. S konektorem připojeným a vnějším konektorem (není znázorněno), opatřeného kabelové svorky. Maximální provozní teplota konektoru je 450 stupňů Fahrenheita.
Tato vysoká teplota Termočlánkové sondy je také k dispozici s volitelným, čtyři palce dlouhé nosné trubky připojené ke konci konektoru. Účelem nosné trubky je odstranit případné poškození žáruvzdorného pláště, které mohou být způsobené nastavitelným svěrným kroužkem. Nosič trubice je v průměru 1/8 palce větší než termočlánku pláště. Požaduje-li se nosná trubka, vložte přípony (ST) na číslo dílu.

Unsere Standard-Hochtemperatur-Thermoelement-Sonde besteht aus einem nicht geerdeten Thermo Übergang innerhalb einer Hülle mit geschlossenem Ende. Es enthält auch eine Reihe von Standard-Anpassungs Stecker- und Buchsenanschlüssen. Mit männlichen Verbinder befestigt ist und die weiblichen Verbinder (nicht dargestellt) mit einer Kabelklemme ausgestattet. Maximale Gebrauchstemperatur von Stecker ist 450 Grad Fahrenheit.
Diese Hochtemperatur-Thermoelement-Sonde ist auch mit einem optionalen, vier Zoll langen Stützrohr an den Anschlussende zur Verfügung. Der Zweck des Stützrohrs ist eine Beschädigung der feuerfesten Ummantelung zu beseitigen, die durch die einstellbare Klemmverschraubung verursacht werden können. Das Stützrohr ist 1/8 Zoll im Durchmesser größer als die Thermohülse. Wenn ein Tragrohr gewünscht wird, legt das Suffix (ST) auf die Teilnummer.

πρότυπο μας Υψηλής Θερμοκρασίας ανιχνευτή θερμοστοιχείου αποτελείται από ένα μη γειωμένο θερμικής διασταύρωση εντός ενός κλειστού άκρου θήκη. Περιλαμβάνει επίσης ένα σύνολο τυποποιημένων ταιριάζουν βύσμα και υποδοχή σύνδεσμοι. Με αρσενικός συνδετήρας προσαρτάται και του θηλυκού συνδετήρα (δεν δείχνεται) παρέχεται με ένα σφιγκτήρα καλωδίου. Η μέγιστη θερμοκρασία λειτουργίας του συνδέσμου είναι 450 βαθμοί Φαρενάιτ.
Αυτή η υψηλής θερμοκρασίας Θερμοστοιχείο Probe είναι επίσης διαθέσιμη με μια προαιρετική, μακρύ σωλήνα στήριξης τεσσάρων ιντσών συνδέεται στο άκρο του συνδετήρα. Ο σκοπός του σωλήνα στήριξης είναι η εξάλειψη κάθε ζημιά στο πυρίμαχο θήκη που μπορεί να προκληθεί από το ρυθμιζόμενο εξάρτημα συμπίεσης. Ο σωλήνας υποστήριξης είναι 1/8 της ίντσας μεγαλύτερη στη διάμετρο από το θερμοστοιχείο θηκάρι. Εάν είναι επιθυμητό ένα σωλήνα στήριξης, τοποθετήστε το επίθημα (ST) επί του αριθμού μέρος.

Nuestra alta temperatura estándar de termopar sonda consiste en una unión térmica sin conexión a tierra dentro de una funda de extremo cerrado. También incluye un conjunto de conectores de enchufe a juego y jack estándar. Con conector macho unido y el conector hembra (no mostrado) provisto de una abrazadera de cable. la temperatura máxima de servicio de conector es de 450 grados Fahrenheit.
Esta alta temperatura de termopar sonda también está disponible con un, tubo largo soporte opcional de cuatro pulgadas unida al extremo conector. El propósito del tubo de soporte es eliminar cualquier daño a la vaina refractaria que puede ser causada por el accesorio de compresión ajustable. El tubo de soporte es de 1/8 pulgada más grande en diámetro que la vaina de termopar. Si se desea un tubo de soporte, insertar el sufijo (ST) en el número de pieza.

Notre norme haute température Thermocouple se compose d'une jonction thermique sans terre dans une gaine d'extrémité fermée. Il comprend également un ensemble de connecteurs d'adaptation standard et jack. Avec connecteur mâle attaché et le connecteur femelle (non représenté) muni d'un serre-câble. température de service maximale du connecteur est de 450 degrés Fahrenheit.
Cette haute température Thermocouple est également disponible en option avec un tube de support à long quatre pouces fixé à l'extrémité du connecteur. Le but du tube de support est d'éliminer tout dommage à la gaine réfractaire qui peut être causé par le raccord à compression réglable. Le tube de support est de 1/8 pouce de diamètre plus grand que la gaine du thermocouple. Si un tube de support est souhaité, insérer le suffixe (ST) sur le numéro de pièce.

Elevati standard di temperatura sonda di termocoppia è costituito da una giunzione termica senza messa a terra in una guaina estremità chiusa. Esso comprende anche una serie di plug corrispondenza e jack connettori standard. Con connettore maschio divisoria e il connettore femmina (non illustrato) fornito con il serracavo. temperatura massima di esercizio di connettore è 450 gradi Fahrenheit.
Questa temperatura elevata sonda di termocoppia è disponibile anche con, quattro pollici tubo di supporto lungo opzionale fissato all'estremità del connettore. Lo scopo del tubo di supporto è di eliminare i danni alla guaina refrattario che possono essere causati dal raccordo a compressione regolabile. Il tubo di supporto è di 1/8 di pollice di diametro maggiore rispetto alla guaina per termocoppia. Se un tubo di supporto è desiderato, inserire il suffisso (ST) sul numero di parte.

私達の標準的な高温熱電対プローブは、閉じた端シース内に接地されていない熱接合で構成されています。それはまた、標準的なマッチングプラグ及びジャックコネクタのセットを含みます。取り付けられた雄コネクタとケーブルクランプが備わって雌コネクタ（図示せず）を有します。コネクタの最高使用温度は華氏450度です。
この高温熱電対プローブは、コネクタの端に取り付けられたオプション、4インチ長い支持管にも使用可能です。支持管の目的は、調節可能な圧縮フィッティングによって引き起こされ得る耐火シースの損傷を除去することです。支持管は、熱電対シースよりも直径が1/8インチ大きいです。支持管が望まれる場合、部品番号にサフィックス（ST）を挿入します。

스탠다드 고온 열전대 프로브는 폐쇄 단부 외피 내의 접지 열 접합 구성된다. 또한 표준 정합 플러그 및 잭 커넥터의 세트를 포함한다. 부착 된 수형 커넥터 및 케이블 클램프 갖추고 암형 커넥터 (도시하지 않음). 커넥터의 최고 사용 온도는 450 개도 화씨입니다.
이 높은 온도 열전대 프로브 커넥터 끝에 부착 된 선택 네 인치 길이의 지원 관으로도 사용할 수 있습니다. 상기지지 튜브의 목적은 조정 가능한 압축 피팅에 의해 야기 될 수있다 내화 피복의 손상을 제거한다. 지지 관 열전대 시스보다 직경이 1/8 인치 크다. 지지 튜브를 원하는 경우, 부품 번호에 접미어 (ST)를 삽입한다.

A nossa Alta Temperatura padrão termopar sonda consiste numa junção térmica sem ligação à terra dentro de uma bainha de extremidade fechada. Ele também inclui um conjunto de conectores de correspondência e jack standard. Com conector macho ligado e o conector fêmea (não mostrado) equipado com uma braçadeira para cabos. temperatura de serviço máxima de conector está a 450 graus Fahrenheit.
Esta alta temperatura do termopar da sonda também está disponível com um longo tubo de suporte opcional, de quatro polegadas ligado à extremidade do conector. A finalidade do tubo de suporte é eliminar qualquer dano para o revestimento refractário que pode ser causado pelo encaixe de compressão ajustável. O tubo de suporte é de 1/8 de polegada de diâmetro maior do que a bainha do termopar. Se um tubo de suporte é desejado, inserir o sufixo (ST) para o número da peça.

Наш стандарт высокой температура термопара состоит из незаземленной тепловой развязки в пределах закрытого конца оболочки. Она также включает в себя набор стандартных соответствия штепсельных разъемов и Джек. С штырьковым разъемом прилагается и розеткой (не показано), с мебелью с кабельным зажимом. Максимальная температура службы разъема составляет 450 градусов по Фаренгейту.
Эта высокая температура термопара также доступна с дополнительной, четыре дюйма длиной опорной трубкой, прикрепленной к концу соединителя. Цель опорной трубки, чтобы исключить любое повреждение огнеупорной оболочки, которые могут быть вызваны регулируемым штуцером сжатия. Опорная труба имеет диаметр 1/8 дюйма больше, чем термопары оболочки. Если опорная труба желательно, вставить суффикс (ST) на номер детали.

Vår standard High Temperature Termoelement Probe består av en ojordad termisk korsning inom en sluten ände mantel. Den innehåller också en uppsättning standard matchande plug och jack kontakter. Med hankontakt bifogas och honkontakten (ej visad) försedd med en kabelklämma. Maximal driftstemperatur av kontakt är 450 grader Fahrenheit.
Denna höga temperatur Termoelement Probe är också tillgängliga med en valfri, fyra tum långa stödrör fäst vid anslutningsänden. Syftet med stödröret är att eliminera eventuella skador på det eldfasta slida som kan orsakas av den justerbara klämringskoppling. Stödröret är 1/8 tum större i diameter än det termo manteln. Om ett stödrör önskas, sätt suffixet (ST) på artikelnumret.

Standart Yüksek Sıcaklık Termokupl Probe kapalı uç kılıf içinde bir temelsiz termal kavşak oluşur. Ayrıca standart karşılaştırma fiş ve jak konnektörleri kümesi içerir. ekli bir erkek konektör ve kablo kelepçesi ile döşenmiş dişi konektöre (gösterilmemiştir) mevcuttur. konektör Maksimum hizmet sıcaklığı 450 derece Fahrenheit.
Bu yüksek sıcaklık Termo çift sonda, konektör ucuna bağlanmış, isteğe bağlı bir dört inç uzunluğunda destek borusu ile de mevcuttur. Destek borusunun amacı ayarlanabilir bir sıkıştırma bağlantısına neden olabilir refrakter kılıfın zarar ortadan kaldırmaktır. destek tüpü ısıl kılıfından daha çapı 1/8 inç daha büyüktür. bir destek borusu isteniyorsa, parça numarası üzerine ekini (ST) yerleştirin.

Nhiệt độ cao tiêu chuẩn của chúng tôi Probe cặp nhiệt bao gồm một ngã ba nhiệt căn cứ trong một vỏ bọc đầu kín. Nó cũng bao gồm một tập hợp các khớp cắm và jack kết nối tiêu chuẩn. Với kết nối nam kèm theo và kết nối nữ (không hiển thị) trang bị kẹp cáp. nhiệt độ dịch vụ tối đa kết nối là 450 độ Fahrenheit.
Nhiệt độ cao này Probe cặp nhiệt cũng có sẵn với một tùy chọn, bốn inch ống hỗ trợ lâu gắn vào phần cuối kết nối. Mục đích của ống hỗ trợ là để loại bỏ bất kỳ thiệt hại cho vỏ chịu nhiệt có thể được gây ra bởi sự phù hợp nén có thể điều chỉnh. Ống hỗ trợ là 1/8 inch lớn hơn đường kính hơn so với vỏ cặp nhiệt điện. Nếu một ống hỗ trợ là mong muốn, chèn hậu tố (ST) vào số phận.

我们的标准高温热电偶探头由一封闭端护套内未接地热结点的。它还包括一组标准的匹配插头和插座连接器。具有连接阳连接器和阴连接器（未示出）配有电缆夹。连接器的最高工作温度为450华氏度。
这种高温热电偶探头也可提供附接至所述连接器端的可选，四英寸长的支撑管。该支撑管的目的是消除对耐火鞘可由可调压缩拟合造成的任何损害。支撑管的直径比热电偶护套1/8英寸大。如果一个支撑管是期望的，插入后缀（ST）上的部件号。

Products / Very High Temp Tube & Wire Thermocouples (to 2300°C) / High Temperature Probes w/ connector

High Temperature Probes w/ connector
