Prongs and inserts match thermocouple calibrations to maintain sensing accuracy. Alloy and polarity are identified by symbols molded into body. Molded from a glass filled thermoset compound for high strength, these connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and an intermittent 500 degrees Fahrenheit. High temperature connectors are all color coded 'Red' with an ambient temperature of a continuous 800 degrees Fahrenheit and an intermittent 1,000 degrees Fahrenheit. Inserts have a spring loaded collet assuring full positive contact. The negative insert is larger preventing mismatching.

Standard 2 Pole & 3 Pole Connectors

Our miniature plugs and jacks provide dependability. Quick and easy installation of thermocouple wires and sheaths. Accepting wire from 0.001" diameter to 20 gage. Polarized pins minimize mismatching of the large double wipe jacket inserts assure tight grip and positive contact. Rubber grommets are supplied with plugs and jacks. Molded from a glass filled thermoset compound for high strength.
These connectors are color coded to thermocouple calibration and can be used in ambient temperatures of a continuous 400 degrees Fahrenheit and intermittent 500 degrees Fahrenheit. High temperature connectors are color coded 'Red.' With ambient temperatures of a continuous 800 degrees Fahrenheit and intermittent 1,000 degrees Fahrenheit.

Miniature Plugs & Jacks

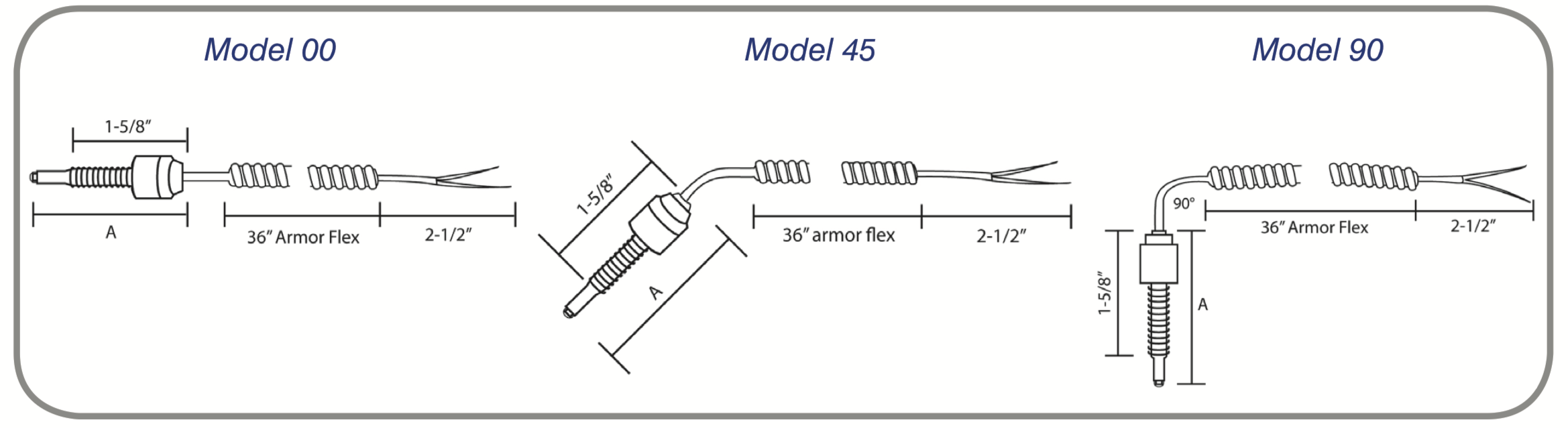

Our Spring-Loaded Bayonet Ribbon Thermocouples are designed to improve accuracy on in-wall temperature measurements. A conventional spring-loaded bayonet type thermocouples has large inherent errors, especially in shallow-depth applications. These errors are due to the conduction of heat, along the thermocouple sheath.

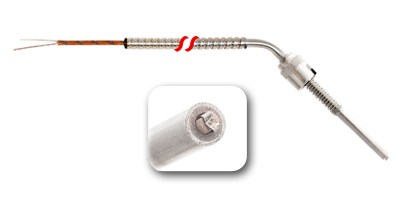

These ribbon bayonet thermocouples eliminate errors by using an exposed ribbon thermal junction at the sensing tip which is always in intimate contact with the bottom of the blind hole. Because of this specifically designed sensing tip, these thermocouples eliminate errors caused by gradient and conduction along the thermowell.

تم تصميم بنابض لدينا حربة الشريط المزدوجات الحرارية لتحسين دقة في قياس درجة الحرارة في الحائط. والمزدوجات الحرارية نوع حربة بنابض التقليدية لديها أخطاء الكامنة الكبيرة، خاصة في التطبيقات الضحلة العمق. ومن المقرر أن التوصيل للحرارة هذه الأخطاء، وعلى طول غمد الحرارية.
هذه المزدوجات الحرارية الشريط حربة القضاء على الأخطاء باستخدام تقاطع الشريط الحراري يتعرض في الطرف الاستشعار التي هي دائما في اتصال حميم مع الجزء السفلي من الحفرة أعمى. وبسبب هذا غيض الاستشعار مصممة خصيصا، هذه المزدوجات الحرارية القضاء على الأخطاء الناجمة عن التدرج والتوصيل على طول و thermowell.

Naše Pružinová Bajonetový pásu Termočlánky jsou určeny ke zlepšení přesnosti při měření teploty v zdi. Konvenční s pružinou bajonetové termočlánky má velké inherentní chyby, zejména v mělkých hloubka aplikací. Tyto chyby jsou v důsledku vedení tepla podél termočlánku pochvy.
Tato páska bajonetové termočlánky eliminovat chyby pomocí tepelného spojení vystavena pásu na snímacím hrotu, který je vždy v těsném kontaktu s dolní části slepé díry. Vzhledem k této speciálně snímací sondy, tyto termočlánky eliminovat chyby způsobené sklonem a vedení podél jímky.

Unser gefederte Bajonett-Band Thermoelemente sind so konzipiert, zur Verbesserung der Genauigkeit auf in-Wandtemperaturmessungen. Ein herkömmliches federbelasteter Bajonettthermoelement hat großen inhärenten Fehler, insbesondere in flachen Tiefen Anwendungen. Diese Fehler sind aufgrund der Wärmeleitung entlang der Thermohülse.
Diese Farbbandbajonettthermo Fehler beseitigen, indem einen freiliegende Thermofarbband-Übergang an der Tastspitze verwendet, die mit dem Boden des Sacklochs immer in engen Kontakt ist. Aufgrund dieser speziell Tastspitze ausgelegt, beseitigen diese Thermoelemente und Fehler, die durch Gradienten Leitung entlang der Temperaturmeßstutzen verursacht.

Μας ελατήριο μπαγιονέτ Ribbon Θερμοστοιχεία έχουν σχεδιαστεί για να βελτιωθεί η ακρίβεια σε μετρήσεις θερμοκρασίας σε-τοίχο. Ένα συμβατικό θερμοστοιχεία τύπου μπαγιονέτ με ελατήριο έχει μεγάλη εγγενή σφάλματα, ιδιαίτερα σε εφαρμογές ρηχό βάθος. Αυτά τα σφάλματα οφείλονται στην αγωγιμότητα της θερμότητας, κατά μήκος της θήκης θερμοστοιχείο.
Αυτά τα θερμοστοιχεία κορδέλα μπαγιονέτ εξάλειψη σφαλμάτων με τη χρήση ενός θερμικού διασταύρωση εκτεθειμένο κορδέλα στο αισθητήριο άκρο το οποίο είναι πάντοτε σε στενή επαφή με τον πυθμένα της οπής τυφλών. Λόγω αυτής που έχουν σχεδιαστεί ειδικά αισθητήριο άκρο, αυτές οι θερμοστοιχεία εξάλειψη σφαλμάτων που προκαλούνται από κλίση και αγωγιμότητας κατά μήκος του θεροφρέαρ.

Por resorte nuestra cinta Termopares de bayoneta están diseñados para mejorar la precisión en las mediciones de temperatura en la pared. A termopares de tipo bayoneta de resorte convencional tiene grandes errores inherentes, especialmente en aplicaciones de poca profundidad. Estos errores se deben a la conducción de calor, a lo largo de la vaina de termopar.
Estos termopares de bayoneta cinta eliminar los errores mediante el uso de una unión térmica de la cinta expuesta en la punta de detección que siempre está en contacto íntimo con la parte inferior del agujero ciego. Debido a esta punta sensora diseñado específicamente, estos termopares eliminan los errores causados ​​por gradiente y la conducción a lo largo de la vaina.

Notre printemps chargé Baïonnette Ruban Thermocouples sont conçus pour améliorer la précision des mesures de température dans le mur. A thermocouples de type à baïonnette à ressort classique présente de grandes erreurs inhérentes, en particulier dans des applications de profondeur peu profonde. Ces erreurs sont dues à la conduction de la chaleur, le long de la gaine du thermocouple.
Ces thermocouples à baïonnette ruban éliminent les erreurs en utilisant une jonction thermique ruban exposée à la pointe de détection qui est toujours en contact intime avec le fond du trou borgne. En raison de cette extrémité de détection spécialement conçu, ces thermocouples éliminent les erreurs causées par gradient et la conduction le long du doigt de gant.

Il nostro caricata a molla baionetta nastro termocoppie sono progettati per migliorare la precisione sulle misure di temperatura a parete. A convenzionali di tipo a baionetta termocoppie molla ha grandi errori intrinseci, soprattutto in applicazioni a bassa profondità. Questi errori sono dovuti alla conduzione di calore, lungo la guaina per termocoppia.
Queste termocoppie nastro baionetta eliminano gli errori utilizzando una giunzione termica nastro esposto alla punta della sonda che è sempre in intimo contatto con il fondo del foro cieco. A causa di questo elemento sensibile appositamente, queste termocoppie eliminano errori causati da gradienti e conduzione lungo il pozzetto.

我々のスプリング装填バヨネットリボン熱電対は、内壁面温度測定に精度を改善するように設計されています。従来のばね負荷バヨネット型熱電対、特に浅い深さの用途では、大きな固有の誤差を有します。これらのエラーは、熱電対シースに沿って、熱の伝導によるものです。
これらのリボンバヨネット熱電対は、ブラインドホールの底部に密着して常に感知先端に露出したリボンの熱接合を使用して、エラーをなくします。このため特別に設計された検知先端の、これらの熱電対は、サーモウェルに沿って勾配及び伝導による誤差を排除します。

우리의 봄 -로드 베 ​​요넷 리본 열전대의 벽 온도 측정에 정확성을 향상시키기 위해 설계되었습니다. 종래의 스프링이 장착 된 총검 형 열전대는 특히 얕은 깊이 애플리케이션에서 큰 고유의 오류를 가지고 있습니다. 이러한 오류는 열전대 칼집에 따라, 열 전도에 기인한다.
이러한 리본 총검 열전쌍 블라인드 구멍의 바닥에 밀착 항상 검출 선단 노출 리본 열 접합을 사용하여 에러를 제거한다. 이 때문에 특별히 설계된 센서의 선단이 열전대는 보호관 따라 경사 전도로 인한 오차를 제거한다.

Nossa de mola fita termopares baioneta são concebidos para melhorar a precisão das medidas de temperatura na parede. A termopares tipo baioneta carregados por mola convencionais tem grandes erros inerentes, especialmente em aplicações de baixa profundidade. Estes erros são devido à condução do calor, ao longo da bainha do termopar.
Estes termopares fita baioneta eliminar erros usando uma junção térmica fita exposta na ponta de detecção, que está sempre em contacto íntimo com o fundo do furo cego. Devido a esta ponta de detecção especificamente concebido, estes termopares eliminar erros causados ​​por gradiente e condução ao longo da bainha.

Наша подпружиненные Байонетные ленты Термопары предназначены для повышения точности измерений температуры в стене. А обычные подпружиненные термопары типа байонетного имеют большие ошибки, присущие, особенно в мелкой глубине приложениях. Эти ошибки из-за проводимости тепла вдоль термопары оболочки.
Эти ленты байонетные термоэлементы устранения ошибок с помощью термического перехода подвергается ленты на чувствительный наконечник, который всегда находится в плотном контакте с нижней части глухого отверстия. Из-за этого специально разработанным чувствительный наконечник, эти термопары устранить ошибки, вызванные градиентом и проводимостью вдоль гильзы.

Vår Fjäder Loaded Bajonett Ribbon Termo är utformade för att förbättra noggrannheten på mätningar i-väggtemperaturen. En konventionell fjäderbelastade bajonett typ termoelement har stora inneboende fel, särskilt i grunt djupgående applikationer. Dessa fel beror på värmeledning, längs termoelementets manteln.
Dessa band bajonetttermoelement eliminera fel genom användning av ett exponerat band termisk korsningen vid avkänningsspetsen som alltid är i intim kontakt med botten av bottenhålet. På grund av detta särskilt utformade avkänningsspetsen, dessa termoelement eliminera fel orsakade av gradienten och ledning längs termometerficka.

Bizim yaylı Bayonet Şerit Termokupl duvar içi sıcaklık ölçümlerine doğruluğunu iyileştirmek için tasarlanmıştır. Geleneksel bir yaylı bayonet tipi termokupl, özellikle sığ derinlikli uygulamalarda büyük içsel hataları vardır. Bu hatalar ısıl çift kılıf boyunca, ısının iletilmesi kaynaklanmaktadır.
Bu şerit, bayonet termokupl kör deliğin alt ile yakın temas içinde her zaman algılama ucunda açık bir şerit termal birleşme kullanarak hataların ortadan kaldırır. Bu nedenle özel olarak tasarlanmış algılama ucunun, bu termokupl termo boyunca gradyanı ve iletiminden kaynaklanan hataları ortadan kaldırır.

Của chúng tôi mùa xuân-Loaded Bayonet Ribbon Thermocouples được thiết kế để cải thiện độ chính xác trên các phép đo nhiệt độ trong tường. Một truyền thống cặp nhiệt điện loại lưỡi lê lò xo có lỗi cố hữu lớn, đặc biệt là trong các ứng dụng nông sâu. Những lỗi này là do sự dẫn nhiệt, dọc theo vỏ cặp nhiệt điện.
Những cặp nhiệt băng bayonet loại bỏ lỗi bằng cách sử dụng một ngã ba nhiệt tiếp xúc với dải ruy băng ở mũi cảm biến mà luôn luôn là tiếp xúc thân mật với đáy của lỗ mù. Bởi vì đầu cảm biến thiết kế đặc biệt này, các cặp nhiệt điện loại bỏ lỗi gây ra bởi độ dốc và dẫn dọc theo thermowell.

我们的弹簧加载的卡扣丝带热电偶，旨在提高对壁温度测量精度。常规的弹簧加载的卡口型热电偶具有大的固有误差，特别是在浅深度的应用程序。这些错误是由于热传导，沿着热电偶护套。
这些带卡口式热电偶通过使用暴露色带热结在传感头，其总是与所述盲孔的底部紧密接触消除错误。由于这种特别设计的传感头的，这些热电偶消除由梯度和传导沿热电偶套管的错误。

Products / Ultra Fast (Eroding) Thermocouples / Spring -Loaded Bayonet Ribbon

Spring -Loaded Bayonet Ribbon
