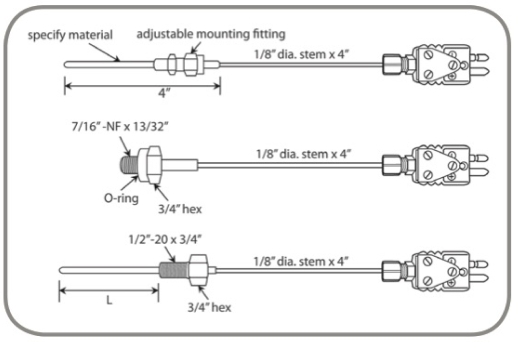

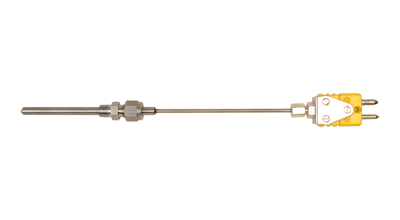

The adjustable probe unit includes an adjustable compression fitting with standard pipe threads. The probe may be from 3/16 inch OD and up, though standard sizes are 1/4 and 3/8 inch. Lengths can be from one inch to as much as 24 inches long, with a standard length of four inches. Probe may be made from most any metal, plastic, or phenolic compound. This style is ideally suited for gas and liquid surface and immersion applications.
The Surface mounted unit contains the right angle thermocouple on the end of the threaded thermowell. The thermowell is stainless steel with straight threads (7/16 NF-2 by 13/32 inches long). It also contains an 0-ring seal (good to 450 degrees Fahrenheit). At higher temperatures, the 0-ring must be removed and replaced by a copper washer. This fluid mounted unit is ideal for applications requiring gas or liquid temperatures at the inner surface of a container wall.
The fixed probe unit contains a 1/4 inch OD stainless steel probe on the end of a straight thread mounting bushing (size of threads 1/2-20 NF x 3/4 inches long). The fixed probe unit is ideal for measuring gas or liquid temperatures inside a container under high pressures.

وتشمل وحدة التحقيق قابل للتعديل وقابل للتعديل ضغط المناسب مع المواضيع الأنابيب القياسية. قد يكون التحقيق من 3/16 بوصة OD وحتى، على الرغم من الأحجام القياسية هي 1/4 و 3/8 بوصة. يمكن أن يكون أطوال من بوصة واحدة لتصل إلى 24 بوصة طويلة، بطول قياسي من أربع بوصات. التحقيق قد تكون مصنوعة من معظم أي المعدن والبلاستيك، أو مركب الفينول. يناسب هذا النمط بشكل مثالي لتطبيقات الغاز وسطح السائل والغمر.
شنت سطح وحدة تحتوي الحق الحرارية زاوية على نهاية مترابطة و thermowell. وو thermowell هو الفولاذ المقاوم للصدأ مع المواضيع التوالي (7/16 NF-2 من 13/32 بوصة طويلة). كما أنه يحتوي على ختم 0 الدائري (جيد إلى 450 درجة فهرنهايت). عند ارتفاع درجات الحرارة، يجب إزالة الدائري 0 والاستعاضة عن غسالة النحاس. هذه الوحدة التي شنت السوائل هي مثالية للتطبيقات التي تتطلب الغاز أو السائل درجات الحرارة في السطح الداخلي للجدار الحاوية.
تحتوي وحدة التحقيق الثابتة 1/4 بوصة OD التحقيق الفولاذ المقاوم للصدأ في نهاية موضوع التوالي تصاعد جلبة (حجم المواضيع من 1 / 2-20 NF س 3/4 بوصة طويلة). وحدة التحقيق الثابتة مثالية لقياس الغاز أو السائل درجات الحرارة داخل الحاوية تحت الضغوط العالية.

Nastavitelný jednotka sonda obsahuje nastavitelný svěrné připojení standardních trubkových závitů. Sonda může být od 3/16 palce OD a nahoru, i když standardní velikosti jsou 1/4 a 3/8 palce. Délky může být od jednoho palce až o 24 palců, se standardní délkou čtyř palců. Sonda může být vyrobena z většiny jakéhokoliv kovu, plastu nebo fenolické sloučeniny. Tento styl je ideální pro plyn a kapalina povrchových a ponorných aplikací.
Povrchově upevněné jednotka obsahuje správné termočlánek úhlu na konci závitové jímky. Teploměrná jímka je z nerezové oceli s rovnými závity (7/16 NF-2 od 13/32 palců). Obsahuje také 0-kroužek (dobrý do 450 stupňů Fahrenheita). Při vyšších teplotách, musí být 0-kroužek odstranit a nahradit měděnou podložkou. Tato tekutina namontována jednotka je ideální pro aplikace, které vyžadují plyn nebo kapalina teplotu na vnitřním povrchu stěny nádoby.
Jednotka pevná sonda obsahuje 1/4 palce z nerezové oceli OD sondy na konci přímé závitu montážní pouzdro (velikost nití 1 / 2-20 NF x 3/4 palců). Jednotka pevná sonda je ideální pro měření plynu nebo kapaliny teploty uvnitř zásobníku pod vysokým tlakem.

Die verstellbare Sondeneinheit enthält einen einstellbaren Druck mit Standard-Rohrgewinden paßt. Die Sonde kann von 3/16 Zoll OD und bis sein, obwohl Standardgrößen 1/4 und 3/8 Zoll sind. Längen können so viel wie 24 Zoll lang von einem Zoll sein, mit einer Standardlänge von vier Zoll. Sonde kann von den meist Metall, Kunststoff oder phenolischen Verbindung hergestellt werden. Dieser Stil ist ideal für die Gas- und Flüssigkeitsoberfläche und Tauchanwendungen geeignet.
Die Aufbaueinheit des rechten Winkel Thermoelement am Ende der Gewinde Temperaturmeßstutzen enthält. Das Schutzrohr ist aus rostfreiem Stahl mit gerade Gewinden (7/16 NF-2 von 13/32 Zoll lang). Es enthält auch eine 0-Ring-Dichtung (gut bis 450 Grad Fahrenheit). Bei höheren Temperaturen muss der 0-Ring entfernt und durch eine Kupferscheibe ersetzt werden. Dieses Fluid montierte Einheit ist ideal für Anwendungen, Gas- oder Flüssigkeitstemperaturen an der Innenfläche einer Behälterwand erfordern.
Die feste Sondeneinheit enthält eine 1/4 Zoll OD Edelstahlsonde am Ende eines geraden Fadenbefestigungsbuchse (Größe der Fäden 1 / 2-20 NF 3/4 Zoll lang x). Die feste Sondeneinheit ist ideal für die im Inneren eines Behälters unter hohen Drücken Gas- oder Flüssigkeitstemperaturen zu messen.

Η ρυθμιζόμενη μονάδα ανιχνευτή περιλαμβάνει ένα ρυθμιζόμενο πιεστικό εξάρτημα με τυποποιημένους σωλήνες. Ο ανιχνευτής μπορεί να είναι από 3/16 της ίντσας OD και πάνω, αν και τυποποιημένα μεγέθη είναι 1/4 και 3/8 της ίντσας. Μήκη μπορεί να είναι από μια ίντσα έως μακρύ όσο 24 ίντσες, με μια τυπική μήκος τέσσερις ίντσες. Probe μπορεί να κατασκευάζεται από τα περισσότερα οποιοδήποτε μέταλλο, πλαστικό, ή φαινολική ένωση. Αυτό το ύφος είναι ιδανική για εφαρμογές αερίου και υγρής επιφάνειας και εμβάπτισης.
Η επιφάνεια τοποθετημένη μονάδα περιέχει τη σωστή θερμοστοιχείο γωνία στο άκρο του με σπείρωμα θεροφρέαρ. Θεροφρέαρ είναι από ανοξείδωτο ατσάλι με ίσια σπειρώματα (7/16 NF-2 από 13/32 ίντσες μακρύ). Περιέχει επίσης ένα σφράγισμα 0-δακτύλιο (καλή έως 450 βαθμούς Fahrenheit). Σε υψηλότερες θερμοκρασίες, η 0-δακτύλιος πρέπει να αφαιρεθεί και να αντικατασταθεί από μία ροδέλα χαλκού. Αυτό το υγρό τοποθετημένη μονάδα είναι ιδανική για εφαρμογές που απαιτούν αέριο ή υγρό θερμοκρασίες στην εσωτερική επιφάνεια ενός τοιχώματος του περιέκτη.
Η σταθερή μονάδα ανιχνευτής περιέχει έναν ανιχνευτή από ανοξείδωτο χάλυβα OD 1/4 της ίντσας στο άκρο μίας ευθείας στερέωσης δακτυλίου (μέγεθος των νημάτων 1 / 2-20 NF χ 3/4 ίντσες μήκος) νήμα. Η σταθερή μονάδα ανιχνευτή είναι ιδανικό για τη μέτρηση αέριο ή υγρό θερμοκρασίες μέσα σε ένα δοχείο κάτω από υψηλές πιέσεις.

La unidad de sonda ajustable incluye una compresión ajustable ajuste con roscas de tubo estándar. La sonda puede ser de OD 3/16 pulgadas y hasta, aunque los tamaños estándar son 1/4 y 3/8 pulgada. Las longitudes pueden ser de una pulgada a tanto como 24 pulgadas de largo, con una longitud estándar de cuatro pulgadas. Sonda puede estar hecho de la mayoría de cualquier metal, plástico, o compuesto fenólico. Este estilo es ideal para aplicaciones de gas y la superficie del líquido y de inmersión.
La Superficie montado unidad contiene el termopar de ángulo recto en el extremo de la rosca termopozo. La vaina es de acero inoxidable con roscas rectas (7/16 NF-2 por 13/32 pulgadas de largo). También contiene un sello 0 tórica (buena a 450 grados Fahrenheit). A temperaturas más altas, la 0-anillo debe ser eliminado y reemplazado por una arandela de cobre. Esta unidad montada fluido es ideal para aplicaciones que requieren gas o temperaturas del líquido en la superficie interna de una pared de recipiente.
La unidad de sonda fija contiene una sonda de acero inoxidable OD 1/4 pulgadas en el extremo de una rosca recta de montaje casquillo (tamaño de hilos de 1 / 2-20 NF x 3/4 pulgadas de largo). La unidad de sonda fija es ideal para la medición de gas o temperaturas de líquido dentro de un recipiente bajo altas presiones.

L'unité de sonde réglable comprend une traversée étanche avec filetage du tube standard. La sonde peut être de 3/16 OD et plus, bien que les tailles standard sont 1/4 et 3/8 pouces. Longueurs peuvent être d'un pouce à jusqu'à 24 pouces de long, avec une longueur standard de quatre pouces. Sonde peut être fabriqué à partir de plus tout métal, de plastique, ou d'un composé phénolique. Ce style est idéal pour les applications de gaz et de surface liquide et immersion.
L'unité montée en surface contient le thermocouple à angle droit sur l'extrémité filetée du doigt de gant. Le puits thermométrique est en acier inoxydable avec des fils rectilignes (7/16 NF-2 de 13/32 pouces de long). Il contient également un joint torique 0 (bon à 450 degrés Fahrenheit). A des températures plus élevées, le 0-ring doit être enlevée et remplacée par une rondelle en cuivre. Cette unité montée fluide est idéal pour des applications exigeant à la surface intérieure d'une paroi du récipient de gaz ou la température du liquide.
L'unité de sonde fixe comprend une sonde en acier inoxydable de 1/4 de pouce de diamètre extérieur à l'extrémité d'une douille de montage filetage droit (taille de fils 1 / 2-20 NF x 3/4 pouces de long). L'unité de sonde fixe est idéal pour mesurer la température du liquide ou du gaz à l'intérieur d'un récipient sous haute pression.

L'unità sonda regolabile comprende una compressione regolabile raccordo filettature tubolari standard. La sonda può essere da OD 3/16 di pollice in su, anche se i formati standard sono 1/4 e 3/8 di pollice. Lunghezze possono essere da un pollice a lungo fino a 24 pollici, con una lunghezza standard di quattro pollici. Sonda può essere costituito da più qualsiasi metallo, plastica, o composto fenolico. Questo stile è ideale per applicazioni di gas e superficie del liquido e ad immersione.
La superficie ha montato unità contiene il diritto termocoppia angolare sull'estremità filettata del pozzetto. Il pozzetto è acciaio inossidabile con filettatura cilindrica (lungo 7/16 NF-2 da 13/32 pollici). Esso contiene anche una guarnizione 0-ring (buono a 450 gradi Fahrenheit). A temperature elevate, la 0-ring deve essere rimosso e sostituito da una rondella di rame. Questa unità montata fluido è ideale per applicazioni che richiedono temperature di gas o liquidi in corrispondenza della superficie interna di una parete del contenitore.
L'unità sonda fissa contiene una sonda di acciaio inossidabile OD 1/4 di pollice sull'estremità di una filettatura cilindrica fissaggio boccola (dimensioni di fili 1 / 2-20 NF x 3/4 pollici di lunghezza). L'unità sonda fissa è ideale per misurare gas o temperature del liquido all'interno di un contenitore ad alte pressioni.

調整可能なプローブユニットは、標準パイプねじ山と嵌合する調整可能な圧縮を含みます。標準サイズは1/4と3/8インチですけれどもプローブは、3/16インチODとアップからのものであってもよいです。長さは4インチの標準的な長さで、1インチから多く24インチの長にすることができます。プローブは、ほとんどの任意の金属、プラスチック、またはフェノール化合物から製造することができます。このスタイルは理想的な気体と液体表面と浸漬用途に適しています。
表面部は、ねじ付きサーモウェルの端に直角の熱電対を含ん取り付けられています。サーモウェルストレートスレッド（7/16 NF-2による13/32インチの長さ）を持つステンレス鋼です。また、0リングシール（華氏450度に優れた）が含まれています。より高い温度では、Oリングは、銅ワッシャにより除去し、交換しなければなりません。この流体搭載ユニットは、容器の壁の内面に気体又は液体の温度を必要とするアプリケーションに理想的です。
固定されたプローブユニットは、（スレッドのサイズの1 / 2-20 NF長い3/4インチX）をブッシュ取付平行ねじの端に1/4インチODステンレス鋼プローブを含有します。固定されたプローブユニットは、高圧下での容器内の気体又は液体の温度を測定するための理想的です。

조정 가능한 프로브 유닛은 표준 파이프 스레드 피팅 가변 압축을 포함한다. 표준 크기는 1/4와 3/8 인치 비록 프로브는, 3/16 인치 OD 최대로 할 수있다. 길이는 네 인치의 표준 길이와, 1 인치에서만큼 24 인치로 할 수 있습니다. 프로브는 대부분의 금속, 플라스틱, 또는 페놀 화합물로 제조 될 수있다. 이 스타일은 이상적으로 기체 및 액체 표면과 침수 애플리케이션에 적합합니다.
표면 부는 나사 보호관의 단부에 직각 열전대 포함 탑재. Thermowell에 바로 스레드 (7/16 NF-2에 의해 13/32 인치)와 스테인레스 스틸입니다. 또한 (450 개 화씨 좋은)는 0 링 씰이 포함되어 있습니다. 높은 온도에서, 0 링이 제거되어야하고, 구리 와셔로 대체. 이 유체 탑재 부는 용기 벽의 내면에서 기체 또는 액체의 온도를 필요로하는 애플리케이션에 적합하다.
고정 된 프로브 유닛 (NF 긴 3/4 인치 X 스레드 1 / 2-20의 크기)를 장착 부싱 직선 실의 단부에 1/4 인치 OD 스테인리스 프로브를 포함한다. 고정 된 프로브 장치는 고압 하에서 용기 내부에 기체 또는 액체의 온도를 측정하기에 적합하다.

A unidade de sonda ajustável inclui uma compressão ajustável encaixe com roscas padrão. A sonda pode ser desde 3/16 de polegada OD e para cima, embora tamanhos padrão são de 1/4 e de 3/8 de polegada. Os comprimentos podem ser de uma polegada a tanto quanto 24 polegadas de comprimento, com um comprimento padrão de quatro polegadas. A sonda pode ser feita a partir de mais nenhum metal, plástico, ou um composto fenólico. Este modelo é idealmente adequado para aplicações do gás e da superfície do líquido e de imersão.
A superfície montado unidade contém o termopar ângulo recto na extremidade da rosca bainha. A bainha é de aço inoxidável com as linhas rectas (7/16 NF-2 de 13/32 polegadas de comprimento). Ele também contém uma vedação 0-ring (boa a 450 graus Fahrenheit). A temperaturas mais elevadas, o 0-ring tem de ser removida e substituída por uma anilha de cobre. Esta unidade montada fluido é ideal para aplicações que requerem gás ou temperaturas do líquido na superfície interior de uma parede do recipiente.
A unidade de sonda fixa contém uma sonda de aço inoxidável de 1/4 de polegada OD na extremidade de um segmento de recta de montagem do casquilho (tamanho de segmentos 1 / 2-20 NF x 3/4 polegadas de comprimento). A unidade de sonda fixa é ideal para a medição de gás ou temperaturas do líquido dentro de um recipiente sob pressões elevadas.

Регулируемый узел зонда включает в себя регулируемый компрессионный фитинг со стандартными трубной резьбой. Зонд может быть от 3/16 дюйма OD и выше, хотя стандартные размеры 1/4 и 3/8 дюйма. Длины могут быть от одного дюйма до тех пор, пока целых 24 дюйма, со стандартной длиной четыре дюйма. Зонд может быть изготовлен из любого металла, большего, пластика или фенольного соединения. Этот стиль идеально подходит для газовых и жидких поверхностных и погружных применений.
Поверхностный монтаж Блок содержит прямой угол термопару на конце резьбовой гильзы. Гильза из нержавеющей стали с прямыми нитями (7/16 NF-2 по 13/32 дюймов в длину). Он также содержит 0-образное кольцо уплотнения (хороший до 450 градусов по Фаренгейту). При более высоких температурах, 0-кольцо должно быть удалено и заменено медной шайбой. Эта жидкость монтируется устройство идеально подходит для применений, требующих газа или жидкости, температура на внутренней поверхности стенки контейнера.
Фиксированный узел зонда содержит 1/4 дюйма OD нержавеющей стали зонд на конце прямой резьбы крепежной втулки (размер резьбы 1 / 2-20 NF х 3/4 дюймов в длину). Фиксированный узел зонда идеально подходит для измерения газа или жидкости, температуры внутри контейнера при высоких давлениях.

Den justerbara sondenhet innefattar en justerbar klämringskoppling med standard rörgängor. Sonden kan vara från 3/16 tum OD och uppåt, även om standardstorlekar är 1/4 och 3/8 tum. Längder kan vara från en tum till så mycket som 24 inches lång, med en standardlängd av fyra inches. Sonden kan göras från de flesta någon metall, plast, eller fenolisk förening. Denna stil är idealiskt lämpad för gas- och vätskeytan och dopp applikationer.
Surface monterade enheten innehåller den rätvinkliga termoelementet på änden av det gängade temperaturmätfickan. Temperaturmätfickan är rostfritt stål med raka gängor (7/16 NF-2 från 13/32 inches lång). Den innehåller också en 0-ringstätning (bra till 450 grader Fahrenheit). Vid högre temperaturer, måste den 0-ringen tas bort och ersättas av en kopparbrickan. Denna vätska monterad enhet är idealisk för applikationer som kräver gas- eller vätske temperaturer vid den inre ytan av en behållarvägg.
Den fasta sondenhet innehåller en 1/4 tum OD rostfritt stål prob i änden av en rak tråd monteringsbussningen (storlek av trådar 1 / 2-20 NF x 3/4 inches lång). Den fasta sondenhet är idealisk för mätning av gas- eller vätsketemperaturer i en behållare under höga tryck.

Ayarlanabilir bir test çubuğu birim standart boru dişli montaj ayarlanabilir bir sıkıştırma içerir. standart boyutlar 1/4 ve 3/8 inç olsa prob, 3/16 inç OD ve yukarı arasında olabilir. Uzunlukları dört inç standart uzunlukta bir inç kadar 24 kadar inç uzunluğunda olabilir. Prob en herhangi bir metal, plastik ya da fenolik bileşikten hazırlanabilir. Bu tür ideal bir gaz ve sıvı yüzeyi ve daldırma uygulamaları için uygundur.
Yüzey birimi dişli termovel ucunda dik açı termokupl içeren monte edilir. termovel düz iplikleri (7/16 NF-2 ile 13/32 inç uzunluğunda), paslanmaz çelikten imal edilmiştir. Ayrıca, (450 ° F kadar iyi) bir 0-halka conta içerir. Daha yüksek sıcaklıklarda, 0-halka çıkartılmalıdır ve bir bakır yıkama ile yer değiştirir. Bu sıvı tipi ünite bir kap duvarının bir iç yüzeyinde gaz ya da sıvı sıcaklıkları gerektiren uygulamalar için uygundur.
sabit sonda birimi (NF uzun 3/4 inç x iplikleri 1 / 2-20 büyüklüğü) burcu montaj düz bir ipliğin ucu üzerinde bir 1/4 inç dış çaplı bir paslanmaz çelik sonda içerir. sabit sonda birimi, yüksek basınçlar altında bir kap içinde gaz veya sıvı sıcaklıkları ölçmek için idealdir.

Các đơn vị thăm dò có thể điều chỉnh bao gồm một nén có thể điều chỉnh phù hợp với chủ đề ống tiêu chuẩn. Các thăm dò có thể từ OD 3/16 inch trở lên, mặc dù kích thước tiêu chuẩn là 1/4 và 3/8 inch. Độ dài có thể từ một inch dài càng nhiều càng tốt 24 inch, với chiều dài tiêu chuẩn của bốn inch. Probe có thể được làm từ hầu hết bất kỳ kim loại, nhựa, hoặc hợp chất phenolic. phong cách này là lý tưởng cho các ứng dụng khí và bề mặt chất lỏng và ngâm.
Các bề mặt gắn đơn vị chứa các cặp nhiệt góc phải vào phần cuối của ren thermowell. Các thermowell là thép không gỉ với chủ đề thẳng (dài 7/16 NF-2 bởi 13/32 inch). Nó cũng chứa một dấu 0-ring (tốt tới 450 độ F). Ở nhiệt độ cao, các-ring 0 phải được loại bỏ và thay thế bằng một máy giặt đồng. đơn vị gắn chất lỏng này là lý tưởng cho các ứng dụng đòi hỏi khí hoặc nhiệt độ chất lỏng ở bề mặt bên trong của một bức tường chứa.
Các đơn vị thăm dò cố định chứa một OD thăm dò bằng thép không gỉ 1/4 inch vào cuối một sợi thẳng gắn Bushing (kích thước của bài từ 1 / 2-20 NF x 3/4 inch dài). Các đơn vị thăm dò cố định là lý tưởng để đo khí hoặc nhiệt độ chất lỏng bên trong một container dưới áp suất cao.

所述可调节探头单元包括一个可调节的压缩标准管螺纹接头。探针可以从3/16英寸OD和了，虽然标准尺寸是1/4和3/8英寸。长度可以是从1英寸到长达24英寸长，与四英寸的标准长度。探针可以从几乎任何金属，塑料，或酚类化合物制备。这种风格非常适合于气体和液体的表面和浸入应用。
表面安装的单元含有上的螺纹套管端部的直角热电偶。热电偶套管是不锈钢直螺纹（7/16 NF-2 13/32英寸长）。它还包含一个O型环密封件（好到450华氏度）。在较高温度下，O形圈必须除去，通过铜垫圈替换。该流体安装单元是适用于需要气体或液体的温度在一个容器壁的内表面上的应用程序。
固定探针单元包含上的直螺纹安装轴衬（线程1 / 2-20的大小NF X 3/4英寸长）的端部1/4英寸OD不锈钢探针。固定探针单元是理想的，用于测量在高压下在容器内的气体或液体的温度。

Products / Ultra Fast (Eroding) Thermocouples / Right Angle Ribbon Thermocouples

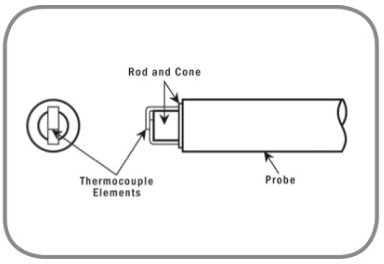

Right Angle Ribbon Thermocouples
