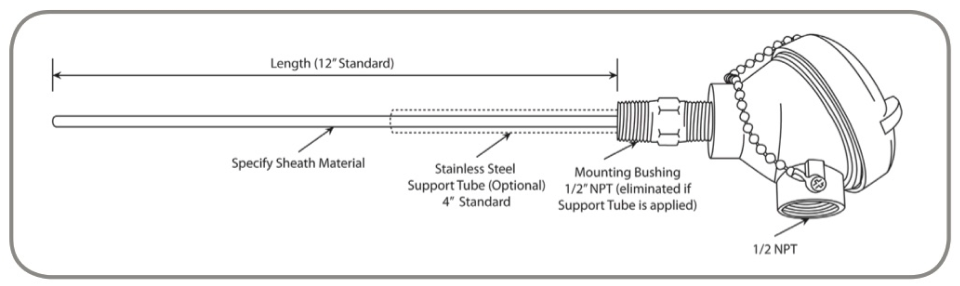

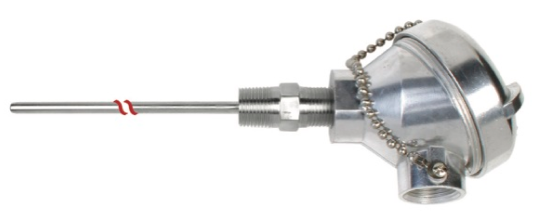

The standard probe contains Pt100 ohm RTD assembly with an aluminum general purpose (GP) head. A terminal block is mounted on the interior of the GP head. The GP head has 1/2" NPT threads where the probe is mounted and a 1/2" NPT conduit outlet for your wire connections. This RTD assembly is also available with a four inch long stainless steel support tube for use with ceramic sheaths and adjustable compression fittings. The support tube is an 1/8" larger in diameter than the sheath diameter. When ordering with support tube add the suffix (ST) to the part number. Standard support tube is four inches long and can be made to most any length required, compression fitting is eliminated when ST is applied.

ويتضمن التحقيق القياسية PT100 أوم RTD التجمع مع رئيس الألومنيوم للأغراض العامة (GP). هي التي شنت محطة كتلة على المناطق الداخلية من رئيس GP. رئيس GP ديه 1/2 "NPT المواضيع التي شنت التحقيق و1/2" معاهدة حظر الانتشار النووي منفذ قناة للاتصالات السلكية الخاصة بك. وهذا RTD التجمع أيضا يتوفر مع أربعة بوصة أنبوب دعم الفولاذ المقاوم للصدأ لفترة طويلة للاستخدام مع الأغماد السيراميك والتجهيزات ضغط قابل للتعديل. أنبوب الدعم هو 1/8 "أكبر في القطر من قطر غمد، وعندما يأمر مع أنبوب دعم إضافة لاحقة (ST) إلى رقم الجزء. ستاندرد أنبوب دعم أربع بوصات طويلة ويمكن إجراء أكثر من أي طول المطلوبة، يتم التخلص من الضغط المناسب عندما يتم تطبيق ST.

Standardní sonda obsahuje Pt 100 ohmů RTD montáž s hliníkovou všeobecné použití (GP) hlavy. Řadová svorkovnice je namontována na vnitřní straně hlavy GP. Hlava GP má 1/2" NPT závity, kde je sonda namontované a 1/2" potrubím výstup NPT pro vaše vodiči. Tato RTD sestava je také k dispozici s čtyři palce dlouhé nerezové ocelové trubky podporu pro použití s ​​keramickými pochvy a nastavitelnými svěrným kroužkem. Nosič trubice je 1/8" průměru větší než průměr pláště. Při objednávce s nosnou trubicí přidejte příponu (ST) s číslem dílu. Standardní podpora trubka je čtyři palce dlouhé a mohou být provedeny nejžádanější libovolnou délku, svěrné kroužky se eliminuje, pokud se aplikuje ST.

Die Standard-Sonde enthält Pt100 RTD ohm Baugruppe mit einem Aluminium Allzweck (GP) Kopf. Ein Anschlussblock ist an dem Inneren des GP Kopf montiert. Der Kopf hat GP 1/2" NPT-Gewinde in dem die Sonde angebracht ist, und eine 1/2" NPT Auslaßleitung für Drahtverbindungen. Diese RTD Baugruppe ist auch mit vier Inch lange Edelstahl-Stützrohr für die Verwendung mit keramischen Ummantelungen und verstellbare Klemmverschraubungen zur Verfügung. Das Stützrohr eine 1/8" im Durchmesser größer ist als das Manteldurchmesser ist. Bei der Bestellung mit Stützrohr das Suffix (ST) mit der Teilenummer hinzuzufügen. Standard-Stützrohr vier Zoll lang und kann vorgenommen werden fast jede erforderliche Länge, Klemmverschraubung wird eliminiert, wenn ST angelegt wird.

Το πρότυπο ανιχνευτής περιέχει Pt100 ohm RTD συναρμολόγησης με μία κεφαλή αλουμινίου γενικής χρήσης (GP). Ένα τερματικό μπλοκ είναι τοποθετημένος στο εσωτερικό της κεφαλής GP. Ο επικεφαλής GP έχει 1/2" NPT θέματα, όπου έχει τοποθετηθεί ο καθετήρας και 1/2" έξοδο του αγωγού NPT για τις συνδέσεις καλωδίων σας. Αυτό RTD συναρμολόγηση είναι επίσης διαθέσιμη με ένα μακρύ σωλήνα ανοξείδωτου χάλυβα υποστήριξη τεσσάρων ιντσών για χρήση με κεραμικά περιβλήματα και ρυθμιζόμενο εξαρτήματα συμπίεσης. Ο σωλήνας στήριξης είναι ένα 1/8" μεγαλύτερη διάμετρο από τη διάμετρο μανδύα. Κατά την παραγγελία με σωλήνα στήριξης προσθέστε το επίθημα (ST) με τον αριθμό μέρος. Τυπικός σωλήνας στήριξης είναι μακρύς τέσσερις ίντσες και μπορεί να γίνει στις περισσότερες απαιτείται οποιοδήποτε μήκος, εξάρτημα συμπίεσης εξαλείφεται όταν εφαρμόζεται ST.

La sonda estándar contiene Pt100 ohm RTD montaje con una cabeza de propósito general de aluminio (GP). Un bloque terminal está montado en el interior de la cabeza de GP. La cabeza GP tiene 1/2" roscas NPT donde se monta la sonda y un medio" conducto de salida NPT para las conexiones de alambre. Este RTD montaje también está disponible con un tubo de soporte de acero inoxidable largo de cuatro pulgadas para su uso con envolturas de cerámica y accesorios de compresión ajustables. El tubo de soporte es un 1/8" de diámetro mayor que el diámetro vaina. Al realizar el pedido con tubo de soporte añadir el sufijo (ST) para el número de pieza. Tubo de soporte estándar es de cuatro pulgadas de largo y puede ser hecho para la mayoría de cualquier longitud requerida, accesorio de compresión se elimina cuando se aplica ST.

La sonde standard contient assemblage Pt100 ohm RTD avec un aluminium à usage général tête (GP). Un bloc de connexion est monté à l'intérieur de la tête de GP. La tête de GP a 1/2" NPT où la sonde est montée et un 1/2" NPT sortie du conduit pour les connexions de fils. Cette sonde est assemblée également disponible avec un quatre pouces tube de support en acier inoxydable de long pour une utilisation avec des gaines en céramique et des raccords à compression réglable. Le tube de support est un 1/8" de plus grand diamètre que le diamètre de la gaine. Lors de la commande avec tube support ajouter le suffixe (ST) au numéro de pièce. Tube de support standard est de quatre pouces de long et peut être à la plupart des longueur requise, raccord de compression est éliminée lorsque ST est appliqué.

La sonda standard contiene Pt100 Ohm RTD assemblaggio con una testata in alluminio per uso generale (GP). Un blocco terminale è montato sul lato interno della testa GP. La testa GP ha 1/2" NPT in cui è montata la sonda e 1/2" condotto di uscita NPT per le connessioni. Questo è RTD montaggio disponibile anche con un tubo di supporto in acciaio inox lungo quattro pollici per l'uso con guaine in ceramica e raccordi a compressione regolabili. Il tubo di sostegno è un 1/8" di diametro maggiore rispetto al diametro della guaina. Quando ordinazione con tubo portante aggiungere il suffisso (ST) per il numero di parte. Tubo portante standard è lungo quattro pollici e può essere fatta più qualsiasi lunghezza richiesta, raccordo a compressione viene eliminato quando viene applicata ST.

標準プローブはアルミニウム汎用（GP）ヘッドとアセンブリのPt100オームRTDを含んでいます。ターミナルブロックはGPヘッドの内部に取り付けられています。 GPヘッドは1/2" プローブが搭載されているNPTスレッドと1/2" あなたのワイヤ接続用NPT導管の出口を有します。このRTDアセンブリセラミックシースと、調整可能な圧縮継手と共に使用するための4インチ長のステンレス鋼支持管をも利用可能です。支持管は、シースの直径よりも直径が1/8" 大きい。支持管との順序は、部品番号の末尾（ST）を追加すると。標準的な支持管は、4インチの長さで、任意の長さが必要なほとんどに行うことができますSTが印加されたとき、圧縮フィッティングが排除されます。

표준 프로브 알루미늄 범용 (GP)와 헤드 조립체의 Pt100 옴 RTD를 포함한다. 단자대는 GP 헤드의 내부에 장착된다. 매출 총 헤드는 1/2 "프로브가 장착 NPT 스레드와 1/2의"와이어 연결을위한 NPT 도관 출구가 있습니다. 이 RTD 어셈블리 또한 세라믹 피복 및 조정 압축 피팅과 함께 사용할 수있는 네 개의 인치 길이의 스테인레스 스틸 지원 관 사용할 수 있습니다. 지지 튜브 시스의 직경보다 직경이 1/8 "크다.지지 관과 순서는 부품 번호에 접미어 (ST)에 추가하는 경우. 스탠다드지지 관 네 인치이고 길이가 필요한 대부분 제조 될 수있다, ST가인가 될 때 압축 피팅은 제거된다.

A sonda padrão contém Pt100 ohm RTD conjunto com uma cabeça de alumínio de uso geral (GP). Um bloco terminal é montado no interior da cabeça de GP. A cabeça GP tem 1/2" NPT onde a sonda está montado e um 1/2" tomada de condutas NPT para suas conexões de arame. Este IDT montagem também está disponível com um tubo de suporte em aço inoxidável de quatro polegadas de comprimento para utilização com revestimentos cerâmicos e acessórios de compressão ajustável. O tubo de suporte é um 1/8" de diâmetro maior do que o diâmetro da bainha. Quando ordenação com tubo de suporte adicionar o sufixo (ST) para o número de peça. Tubo de suporte do padrão é de quatro polegadas de comprimento e pode ser feito para a maior parte de qualquer comprimento necessário, encaixe de compressão é eliminada quando é aplicada ST.

Стандартный зонд содержит Pt100 Ом RTD сборки с алюминиевым общего назначения (GP) головы. Клеммная колодка установлена ​​на внутренней части головы GP. Головка GP имеет 1/2" NPT темы, где установлен датчик и 1/2" NPT выпускной канал для ваших проводных соединений. Это РТД сборка также доступен с длиной четыре дюйма из нержавеющей стальной опорной трубки для использования с керамическими оболочками и регулируемыми компрессионных фитингов с. Опорная труба имеет диаметр 1/8" больше, чем диаметр оболочки. При заказе с опорной трубой добавить суффикс (ST) к номеру детали. Стандартная опорная труба четыре дюйма в длине и может быть сделана к большинству требуется любая длина, компрессионный фитинг устраняется при применении СТ.

Standard proben innehåller Pt100 ohm RTD aggregat med en aluminium allmänt ändamål (GP) huvud. En kopplingsplint är monterad på det inre av GP huvudet. GP huvudet har 1/2" NPT-gängor där sonden är monterad och en 1/2" NPT lednings utlopp för dina kabelanslutningar. Denna RTD är montering även tillgänglig med en fyra tum lång rostfri stålstödröret för användning med keramiska höljen och justerbara kompressionskopplingar. Stödröret är en 1/8" större i diameter än den höljesdiameter. När beställning med bärröret lägga suffixet (ST) till artikelnumret. Standardstödröret är fyra inches lång och kan göras till de flesta någon längd som krävs, kompressionskoppling elimineras när ST appliceras.

standart prob bir alüminyum genel amaçlı (GP) kafa düzeneği Pt 100 ohm RTD içerir. Bir terminal bloğu GP kafasının iç kısmına monte edilir. GP kafası 1/2" prob monte edilir NPT konuları ve 1/2" senin tel bağlantıları için NPT boru çıkışı vardır. Bu RTD takımı, aynı zamanda, seramik kılıf ve ayarlanabilir bir sıkıştırma tertibatı ile kullanım için dört inç uzunluğunda paslanmaz çelik destek borusunun ile kullanılabilir. destek tüpü kılıf çapından daha çapında bir 1/8" daha büyüktür. destek borusu ile sipariş parça numarasına eki (ST) ilave edin. Standart destek borusu dört inç uzunluğunda ve herhangi bir uzunluk, gerekli olan en yapılabilir, ST uygulandığında sıkıştırma rakoru elimine edilir.

Các thăm dò chuẩn chứa Pt100 RTD ohm lắp ráp với một mục đích chung nhôm (GP) đầu. Một khối thiết bị đầu cuối được gắn trên phần bên trong của người đứng đầu GP. Người đứng đầu GP có 1/2" NPT đề nơi đầu dò được gắn kết và một 1/2" NPT ống dẫn lối thoát cho các kết nối dây của bạn. RTD này lắp ráp cũng có sẵn với bốn inch dài không gỉ ống thép hỗ trợ để sử dụng với lớp vỏ gốm và phụ kiện nén có thể điều chỉnh. Ống hỗ trợ là một 1/8" lớn hơn đường kính hơn so với đường kính vỏ. Khi đặt hàng với ống hỗ trợ thêm các hậu tố (ST) với số phần. Chuẩn hỗ trợ ống dài bốn inch và có thể được thực hiện với hầu hết các yêu cầu bất kỳ chiều dài, phù hợp nén được loại bỏ khi ST được áp dụng.

标准探针含有的Pt100欧姆RTD组件与铝的通用（GP）的头。接线盒被安装在GP头的内部。在GP头具有1/2" ，其中探测器安装NPT螺纹和一个1/2" 您的导线连接NPT导管出口。此RTD组件也可有用于与陶瓷护套和可调节的压缩配件使用一个四英寸长的不锈钢支撑管。支撑管是比护套直径在直径为1/8" 的大。当排序与支撑管后缀（ST）添加到部分编号。标准支撑管是4英寸长，并且可以以最所需的任何长度制成，被施加时ST压缩配件被消除。

Products / RTD (Resistance Thermometer) to 850°C / RTD Probes w/ General Purpose Heads

RTD Probes w/ General Purpose Heads

Build your product below
