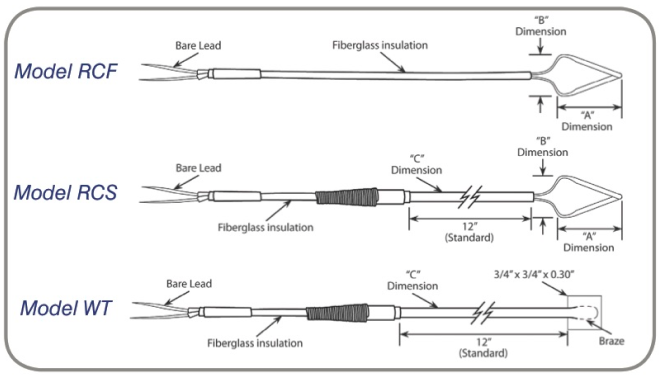

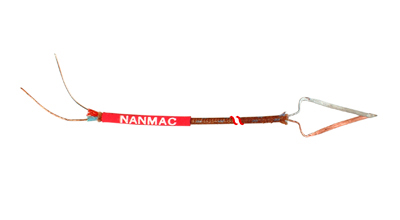

The Model RCF thermocouple has a flat ribbon sensing tip (1/2 inch wide by 7/9 inches long by —0.002 inches thick) with 36 inches of flexible fiberglass leads. This model has low millisecond response times.
The Model RCS thermocouple is similar to Model RCF except, it has a 12 inch long stainless steel clad, ceramic packed extension shaft. As a result, the sensor can operate up to temperatures of 2,000 degrees Fahrenheit maximum, depending upon thermocouple type and duration of exposure.
The Model WT weldable tab thermocouple has a 3/4 inch by 3/4 inch by 0.030 inch thick stainless steel welding tab, brazed onto a grounded junction (1/8 inch OD thermocouple). It also has 36 inches of fiberglass insulated extension leads. The sensing tip has a maximum service temperature of 1,000 degrees Fahrenheit.

الحرارية نموذج التعاون الإقليمي لها طرف الشريط شقة الاستشعار (1/2 بوصة واسعة من قبل 7/9 بوصة طولا و -0.002 بوصة سميكة) مع 36 بوصة من الخيوط الزجاجية المرنة. هذا نموذج لديه أوقات الاستجابة ميلي ثانية واحدة منخفضة.
الحرارية نموذج RCS مشابه لنموذج التعاون الإقليمي إلا، لديه 12 بوصة يرتدون الفولاذ المقاوم للصدأ لفترة طويلة، السيراميك معبأة تمديد رمح. ونتيجة لذلك، يمكن للاستشعار تعمل يصل إلى درجة حرارة 2000 درجة فهرنهايت أقصى، اعتمادا على نوع الحرارية ومدة التعرض.
نموذج WT التبويب قابل للحام الحرارية لديها 3/4 بوصة من 3/4 بوصة من 0.030 بوصة التبويب حام الفولاذ المقاوم للصدأ سميكة، صنع من النحاس على مفترق طرق الارض (1/8 بوصة OD الحرارية). كما أن لديها 36 بوصة من الألياف الزجاجية معزول يؤدي التمديد. غيض الاستشعار لديه درجة الحرارة خدمة الحد الأقصى من 1000 درجة فهرنهايت.

Termočlánek model RCF má plochého pásu snímací sondy (1/2 palce široký 7/9 palce dlouhé od -0.002 palce tlustý) s 36 palců pružných laminátových vede. Tento model má nízkou dobu odezvy ms.
Termočlánek Model RCS je podobný model RCF, s výjimkou, že má 12 palcový dlouho chromniklové oceli, keramické balené prodloužení hřídele. Výsledkem je, že senzor může pracovat až do teplot 2000 stupňů Fahrenheita maxima v závislosti na termočlánku typu a délce trvání expozice.
Model WT kartě svařitelný termočlánek má 3/4 palce od 3/4 palce od 0,030 palce tlustou kartě z nerezové oceli svařování, spájené na uzemněné spojení (1/8 palce OD termočlánek). Má také 36 palců ze sklolaminátu zateplený prodlužovacích přívodů. Snímací hrot má maximální provozní teplotu 1000 stupňů Celsia.

Das Modell RCF Thermoelement weist einen Flachband Tastspitze (1/2 Zoll breit und 7/9 Zoll lang und -0,002 Zoll dick) mit 36 ​​Zoll von flexiblen Glasfaserkabeln. Dieses Modell hat eine niedrigen Millisekunden Reaktionszeiten.
Das Modell RCS Thermoelement ist ähnlich dem Modell RCF Ausnahme, hat es eine 12 Zoll lange Edelstahl-plattiert, Keramik gepackter Verlängerungswelle. Im Ergebnis kann der Sensor auf Temperaturen von 2.000 Grad Fahrenheit maximale betreiben, in Abhängigkeit von Thermoelement-Typ und die Dauer der Exposition.
Das Modell WT schweißbaren Register Thermoelement hat einen 3/4 inch x 3/4 inch x 0,030 inch dicken Edelstahl Schweißlasche, auf eine geerdete Anschlussstelle hartgelötet (1/8 Zoll OD Thermoelement). Es hat auch 36 Zoll von Verlängerungsleitungen isolierten Fiberglas. Die Sensorspitze hat eine maximale Betriebstemperatur von 1000 Grad Fahrenheit.

Το θερμοστοιχείο Μοντέλο RCF έχει άκρο μια επίπεδη κορδέλα αίσθησης (1/2 ίντσας πλάτος επί 7/9 ίντσες μακρύ από -0.002 ίντσες πάχος) με 36 ίντσες από εύκαμπτο fiberglass οδηγεί. Το μοντέλο αυτό έχει χρόνους απόκρισης χαμηλή millisecond.
Το θερμοστοιχείο Μοντέλο RCS είναι παρόμοια με Μοντέλο RCF εκτός, έχει έναν επενδεδυμένο μακρά από ανοξείδωτο χάλυβα 12 ιντσών, κεραμικά συσκευασμένα άξονα επεκτάσεως. Ως αποτέλεσμα, ο αισθητήρας μπορεί να λειτουργήσει σε θερμοκρασίες μέχρι 2.000 βαθμούς Φαρενάιτ μέγιστο, ανάλογα με θερμοστοιχείο τύπου και τη διάρκεια της έκθεσης.
Το Μοντέλο WT καρτέλα συγκολλήσιμο θερμοστοιχείο έχει μία 3/4 ίντσας από 3/4 ίντσα από καρτέλα παχιά 0,030 ιντσών από ανοξείδωτο χάλυβα συγκόλλησης, συγκολλημένες επάνω σε μια γειωμένη διασταύρωση (1/8 της ίντσας θερμοστοιχείο OD). Έχει επίσης 36 ίντσες από fiberglass μόνωση των καλωδίων επέκτασης. Το αισθητήριο άκρο έχει μέγιστη θερμοκρασία λειτουργίας των 1.000 βαθμούς Κελσίου.

El termopar Modelo RCF tiene punta una cinta plana de detección (1/2 pulgadas de ancho por 7/9 pulgadas de largo por -0.002 pulgadas de espesor) con 36 pulgadas de fibra de vidrio conductores flexibles. Este modelo tiene bajos tiempos de respuesta de milisegundos.
El termopar modelo RCS es similar al modelo RCF excepto, tiene una clad largos de acero inoxidable de 12 pulgadas, de cerámica eje de extensión packed. Como resultado, el sensor puede funcionar hasta temperaturas de 2.000 grados Fahrenheit máximo, dependiendo del tipo de termopar y duración de la exposición.
La pestaña soldable Modelo WT termopar tiene una pulgada 3/4 por 3/4 pulgada por gruesa pestaña de soldadura de acero inoxidable de 0,030 pulgadas, soldada sobre un cruce a tierra (1/8 pulgadas OD termopar). También tiene 36 pulgadas de fibra de vidrio aislados cables de extensión. La punta de detección tiene una temperatura máxima de servicio de 1.000 grados Fahrenheit.

Le thermocouple Modèle RCF a une extrémité de la bande plate (1/2 de pouce de large par 7/9 pouces de long par -0.002 pouces d'épaisseur) avec 36 pouces de conducteurs en fibre de verre flexible. Ce modèle a de faibles temps de réponse de milliseconde.
Le thermocouple modèle RCS est similaire au modèle RCF sauf, il a un 12 pouces gaine en acier inoxydable de long, arbre d'extension emballé céramique. En conséquence, le capteur peut fonctionner jusqu'à des températures de 2000 degrés Fahrenheit maximale, en fonction du type thermocouple et la durée de l'exposition.
Le thermocouple onglet soudable Modèle WT a un 3/4 pouce par 3/4 pouce par 0,030 pouce d'épaisseur patte de soudage en acier inoxydable, brasé sur une jonction mise à la terre (1/8 de pouce de thermocouple OD). Il a également 36 pouces d'extension de fibre de verre de leads. La pointe de détection a une température de service maximale de 1000 degrés Fahrenheit.

La termocoppia Modello RCF ha un nastro piatto di rilevamento punta (1/2 pollice di larghezza da 7/9 pollici di lunghezza e -0.002 pollici di spessore) con 36 pollici di conduttori flessibili vetroresina. Questo modello ha tempi di risposta bassi millisecondo.
La termocoppia Modello RCS è simile a modello RCF eccezione, ha un vestito lungo in acciaio da 12 pollici, di ceramica prolunga al sacco. Come risultato, il sensore può funzionare fino a temperature di 2000 gradi Fahrenheit massima, a seconda del tipo di termocoppia e durata dell'esposizione.
Il modello WT scheda saldabile termocoppia ha un 3/4 pollici da 3/4 di pollice dalla scheda saldatura acciaio inossidabile spesso 0,030 pollici, brasato su una giunzione a massa (1/8 di pollice OD termocoppia). Ha anche 36 pollici di fibra di vetro isolati prolunghe. La punta di rilevamento ha una temperatura massima di servizio di 1000 gradi Fahrenheit.

モデルRCF熱電対は、フラットリボン感知先端柔軟ガラス繊維リード36インチと（長い厚い-0.002インチ7/9インチ、幅1/2インチ）を有しています。このモデルは、低ミリ秒の応答時間を持っています。
モデルRCS熱電対は、12インチの長さのステンレス鋼製のクラッド、セラミックパックされた延長軸を持っている、以外のモデルRCFに似ています。結果として、センサは、熱電対タイプと曝露時間に依存して、2,000゜Fの最大温度まで動作することができます。
モデルWT溶接可能なタブの熱電対は、接地接合（1/8インチOD熱電対）にろう付けさ0.030インチの厚さのステンレス鋼溶接タブにより3/4インチ×3/4インチを有します。また、ガラス繊維絶縁延長リードの36インチを持っています。感知チップ1000゜Fの最高使用温度を有します。

모델 RCF 열전쌍은 플랫 팁 감지 리드 유연한 유리 섬유와 36 인치 (긴 -0.002 인치 두께 7/9 인치 폭 1/2 인치)를 갖는다. 이 모델은 낮은 밀리 초 응답 시간을 갖는다.
모델 RCS 열전대는 12 인치 긴 스테인리스 클래드, 세라믹 포장 된 확장 샤프트가 제외 모델 RCF와 유사하다. 결과적으로, 상기 센서는 열전쌍 타입과 노출 기간에 의존하여, 화씨 2,000 최대 온도까지 동작 할 수있다.
모델 WT 용접 탭 열전대 접지 접속점 (1/8 인치 OD 열전대) 상에 납땜 된 0.030 인치 두께의 스테인리스 강 용접 탭에 의해 3/4 인치 3/4 인치를 갖는다. 또한 유리 섬유 절연 확장 리드 36 인치 있습니다. 센싱 팁은 화씨 1,000의 최고 온도를 갖는다.

O termopar Modelo RCF tem uma ponta de fita plana de detecção (1/2 polegada de largura por 7/9 polegadas de comprimento por -0.002 polegadas de espessura) com 36 polegadas de fibra de vidro condutores flexíveis. Este modelo tem baixos tempos de resposta milissegundo.
O termopar modelo RCS é semelhante ao modelo, excepto RCF, que tem um fio de aço revestido longo inoxidável de 12 polegadas, empacotada veio de prolongamento de cerâmica. Como resultado, o sensor pode operar a temperaturas acima de 2.000 graus centígrados máxima, dependendo do tipo de termopar e duração da exposição.
O Modelo WT guia soldável termopar tem um 3/4 polegadas por 3/4 polegadas de espessura por 0,030 polegadas guia de aço inoxidável de soldadura, soldada sobre uma junção ligada à terra (1/8 de polegada OD termopar). Ele também tem 36 polegadas de fibra de vidro isolados cabos de extensão. A ponta de detecção tem uma temperatura de serviço máxima de 1.000 graus centígrados.

Термопары Модель RCF имеет плоскую ленточной зондирования наконечник (1/2 дюйма в ширину и 7/9 дюймов в длину и толщиной -0.002 дюйма) с 36 дюймов гибких проводов из стекловолокна. Эта модель имеет малое время отклика миллисекунды.
Термопара Модели RCS аналогична модель RCF за исключением того, он имеет 12 дюймов длиной из нержавеющей стали, керамический одетый упакованном расширение вала. В результате, датчик может работать при температурах до 2000 градусов по Фаренгейту максимума, в зависимости от типа термопары и продолжительности воздействия.
Модель WT Вкладка свариваемой термопара имеет 3/4 дюйма на 3/4 дюйма на толстой вкладке сварки нержавеющей стали 0,030 дюйма, паяный на заземленный переход (1/8 дюйма OD термопары). Он также имеет 36 дюймов из стекловолокна INSULATED удлинителя. Чувствительный наконечник имеет максимальную рабочую температуру 1000 градусов по Фаренгейту.

Model RCF termoelement har en platt band avkänningsspetsen (1/2 tum bred 7/9 inches lång och -0.002 inches tjock) med 36 inches av flexibla glasfiber leder. Denna modell har låga millisekund svarstider.
Model RCS termo liknar Modell RCF utom, den har en 12 tum lång rostfri plätering, keramiska packad förlängningsaxel. Som ett resultat, kan sensorn arbeta upp till temperaturer av 2000 grader Fahrenheit maximum, beroende på termoelement typ och varaktighet av exponering.
Model WT svetsbara fliken termoelement har en 3/4 tum gånger 3/4 tum gånger 0,030 tum tjock rostfri svetsning fliken, lödd på en jordad övergång (1/8 tum OD termoelement). Det har också 36 inches av glasfiber isolerade förlängningssladdar. Avkänningsspetsen har en maximal temperatur tjänst 1000 grader Fahrenheit.

Model RCF termokupl, düz, bandın algılama ucu esnek fiberglas potansiyel 36 inç (uzun kalın -0,002 inç 7/9 inç çapında 1/2 inç) sahiptir. Bu model, düşük milisaniyelik tepki süreleri vardır.
Model RCS ısıl çift bir 12 inç uzunluğunda paslanmaz çelik kaplanmıştı, seramik paketlenmiş uzatma mili vardır, hariç Model RCF benzer. Sonuç olarak, sensör termokupl Çeşidi ve maruz kalma süresine bağlı olarak, 2,000 ° F maksimum sıcaklıklara kadar çalışabilir.
Model WT kaynak yapılabilir sekme termokupl topraklı birleşme (1/8 inç OD ısıl çift) üzerine lehimlenmiş 0.030 inç kalınlıkta paslanmaz çelik kaynak sekme 3/4 inç ile 3/4 inç sahiptir. Ayrıca Fiberglas yalıtımlı uzatma kablolarının 36 inç vardır. Algılama ucu 1000 Fahrenheit derece arasında bir maksimum servis sıcaklığına sahiptir.

Model RCF cặp nhiệt điện có một dải ruy băng phẳng cảm ứng đầu (rộng 1/2 inch bằng 7/9 inch dài -0,002 inch dày) với 36 inch của sợi thủy tinh linh hoạt dẫn. Mô hình này có thời gian đáp ứng millisecond thấp.
Model RCS cặp nhiệt điện cũng tương tự như mẫu RCF trừ, nó có một 12 inch mạ thép dài không gỉ, gốm đóng gói trục mở rộng. Kết quả là, các cảm biến có thể hoạt động lên đến nhiệt độ 2.000 độ Fahrenheit tối đa, tùy thuộc vào loại cặp nhiệt điện và thời gian tiếp xúc.
Model WT tab thể hàn cặp nhiệt điện có một inch 3/4 bằng 3/4 inch bằng 0.030 inch dày tab hàn thép không gỉ, brazed vào một ngã ba căn cứ (1/8 inch OD cặp nhiệt điện). Nó cũng có 36 inch dẫn mở rộng sợi thủy tinh cách nhiệt. Những mẹo cảm biến có nhiệt độ dịch vụ tối đa 1.000 độ Fahrenheit.

示范RCF热电偶具有扁平带状传感头（1/2英寸宽×7/9英寸长，厚-0.002英寸）的柔性玻璃纤维导线36英寸。这种模式具有低毫秒的响应时间。
示范RCS热电偶类似于模型RCF除外，它有一个12英寸长的不锈钢包层，陶瓷填充延伸轴。其结果是，传感器可运行在高达2,000华氏度的最高温度，这取决于热电偶的类型和暴露的持续时间。
模型WT可焊接标签热电偶具有3/4英寸×3/4英寸×0.030英寸厚的不锈钢焊接标签中，钎焊到接地的连接点（1/8英寸OD热电偶）。它也有玻璃纤维绝缘延长线为36英寸。传感头具有1,000华氏度的最高工作温度。

Products / Surface Measurement Thermocouples / Exposed & Weld Tab Ribbon Thermocouple for Surface Measurement

Exposed & Weld Tab Ribbon Thermocouple for Surface Measurement
